مفتاح مستوى القصب من نوع القضيب

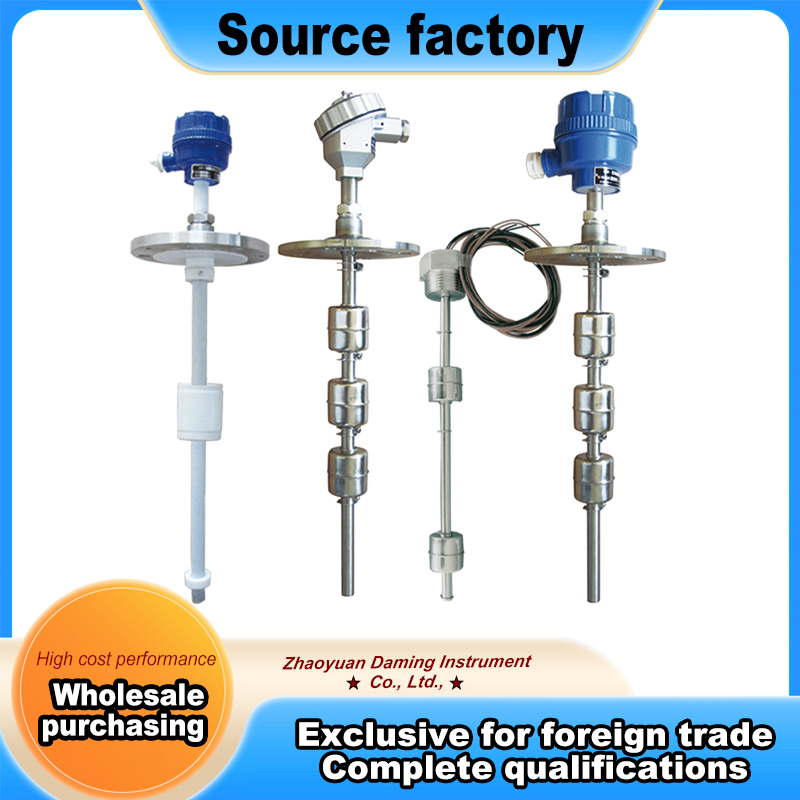

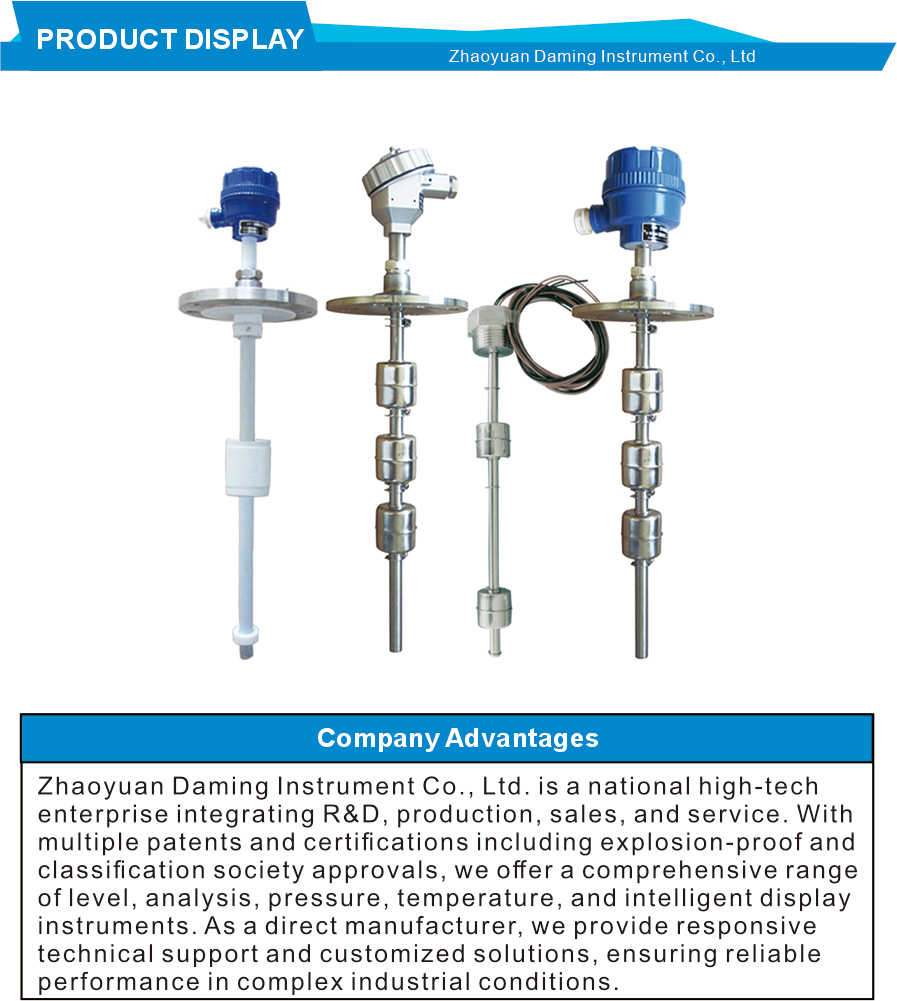

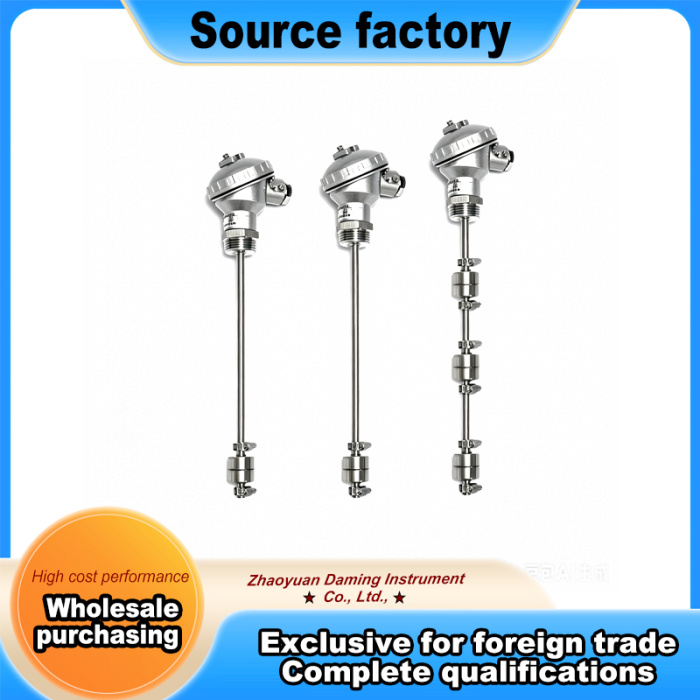

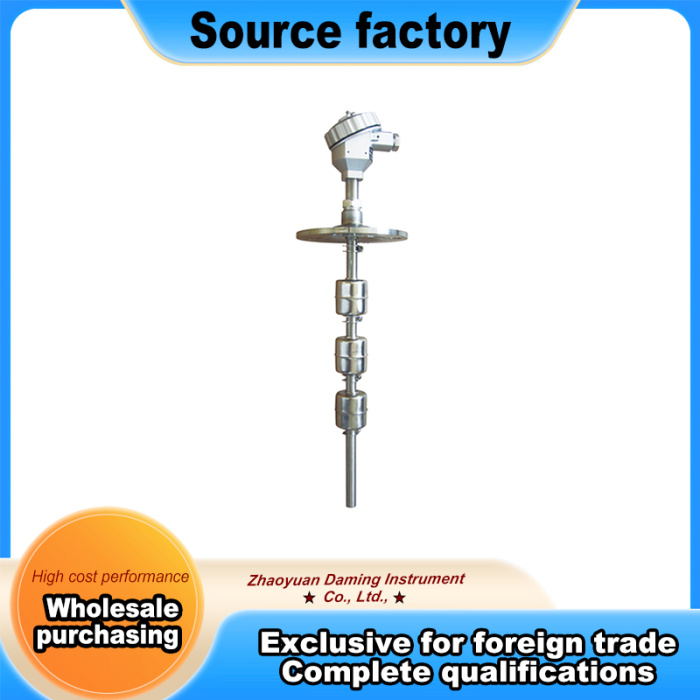

UQK-100 وحدة تحكم في المستوى لقضيب الفولاذ المقاوم للصدأ

يشتمل مفتاح مستوى الطفو على وحدة التحكم في مستوى الطفو المصنوعة من الفولاذ المقاوم للصدأ UQK-100. تعمل الوحدة مع أجهزة التحكم في تشغيل المحرك. إنه يتحكم في مستوى السائل في خزانات المياه الصناعية وأحواض المياه وأبراج المياه وخزانات تخزين القلويات الحمضية. الأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316L. الفولاذ المقاوم للصدأ يقاوم الصدأ والتآكل الخفيف. يتعامل مع الماء والزيت ومياه الصرف الصحي والمواد الكيميائية الخفيفة. كما تقاوم المادة درجات الحرارة العالية والتأثيرات الميكانيكية. يمكن لهيكل القضيب أن يحمل عوامات متعددة. وهذا يسمح بالتحكم في مستوى النقاط المتعددة. يمكن لوحدة واحدة التعامل مع التبديل عالي المستوى والمستوى المنخفض والمتوسط. وهذا يلبي احتياجات إنذار التوقف والحد من التحكم. تحتوي جهة اتصال مفتاح القصب على منطقة اتصال كبيرة. يعمل الغاز الخامل على حماية جهة الاتصال داخل الأنبوب الزجاجي المحكم الغلق. وهذا يسمح بتبديل أحمال الجهد العالي والتيار العالي دون إثارة. تآكل الاتصال هو الحد الأدنى. وهذا يعطي عمر تشغيلي طويل.

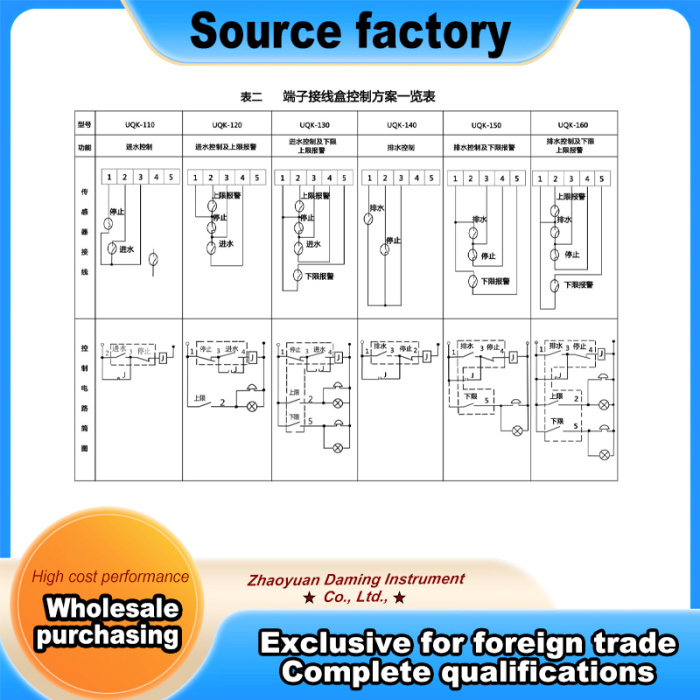

تحتوي وحدة التحكم هذه على نطاق تحكم يتراوح من مائتين إلى ثمانية آلاف ملليمتر. تستخدم النطاقات الأطول من أربعة آلاف ملليمتر التجميع. إشارة الخرج هي عبارة عن ملامسة من القصب مصنفة عند ثلاثمائة وثمانين فولت تيار متردد واثنين أمبير. عمر الاتصال هو خمسمائة ألف عملية. الحد الأدنى للثقل النوعي للوسائط هو صفر فاصل أربعة جرام لكل سنتيمتر مكعب. ويتراوح ضغط العمل من صفر إلى صفر فاصل ستة ميجاباسكال. تصل إصدارات الطلبات الخاصة إلى نقطتين وخمسة ميجاباسكال. حساسية التحكم عشرة ملليمترات. الحد الأقصى لزوجة الوسائط هو صفر فاصلة صفر وخمسة باسكال ثانية. تتراوح درجة حرارة بيئة التشغيل من سالب عشرة إلى خمسة وخمسين درجة مئوية. الرطوبة أقل من خمسة وثمانين بالمائة. لا يسمح بالاهتزاز القوي. تتوفر ستة خطط التحكم. المخطط الأول هو التحكم في التعبئة. المخطط الثاني هو التحكم في التعبئة باستخدام إنذار عالي المستوى. المخطط الثالث هو التحكم في التعبئة بإنذارات عالية ومنخفضة المستوى. المخطط الرابع هو التحكم في الصرف. المخطط الخامس هو التحكم في الصرف باستخدام إنذار عالي المستوى. المخطط السادس هو التحكم في الصرف باستخدام إنذارات عالية ومنخفضة المستوى.

يتحرك العوامة المغناطيسية لأعلى ولأسفل قضيب التوجيه بمستوى السائل. يقوم المجال المغناطيسي العائم بتنشيط مفتاح القصب عند كل نقطة تحكم. تتصل إشارة خرج مفتاح القصب بصمامات الملف اللولبي للمضخات أو أجهزة الإنذار. يتغلب التصميم على مشاكل المستوى الزائف من الرغوة والسطح. تعمل الوحدة على السوائل الموصلة وغير الموصلة. كما أنه يعمل مع السوائل ذات المواد الصلبة العالقة. تتوفر مواد قضيب توجيه متعددة. الفولاذ المقاوم للصدأ القياسي هو أحد الخيارات. الفولاذ المقاوم للصدأ المبطن بـ PTFE مخصص للوسائط المسببة للتآكل الأقوى. تتوفر خيارات تركيب متعددة. يعد تركيب شفة التثبيت بالخيط وتركيب المشبك الصحي من الخيارات. يتعامل هيكل الفولاذ المقاوم للصدأ مع ضغط ودرجة حرارة أعلى من الإصدارات البلاستيكية. تعمل الوحدة على صهاريج تخزين النفط وخزانات المياه الصناعية وأوعية تخزين المواد الكيميائية.

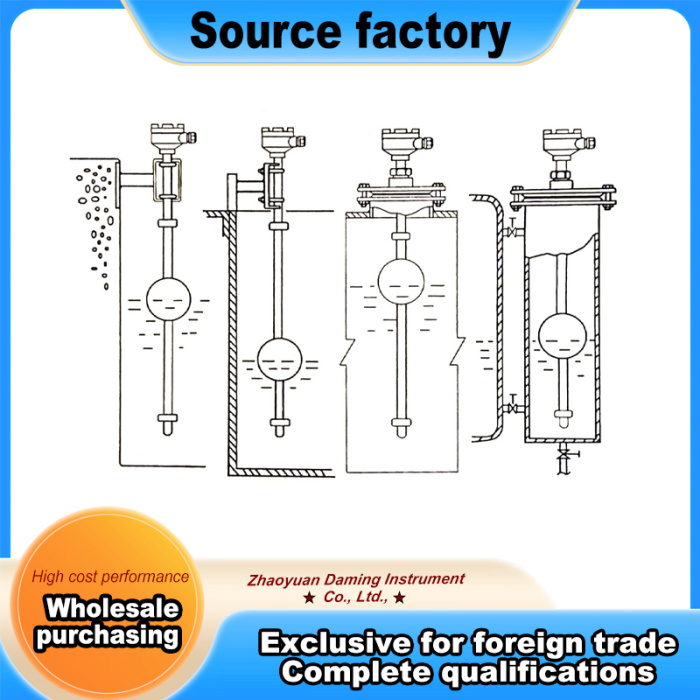

يتم تحديد ارتفاع التثبيت وارتفاع كل نقطة تحكم من قبل العميل. يتم تركيب الوحدة باستخدام الشفاه أو الخيوط. تجنب ثني أو هز القضيب أثناء التثبيت. وهذا يمنع تلف مفاتيح القصب الداخلية. للأطوال التي تزيد عن أربعة آلاف ملليمتر، هناك حاجة إلى التجميع الميداني. يقوم موظفو الصيانة بفحص حركة العوامة خلال الجولات الروتينية. يجب أن يتحرك العوامة بحرية على طول القضيب. يجب أن يتم تشغيل مفتاح القصب عند كل نقطة محددة. ليست هناك حاجة للمعايرة اليومية. يحافظ صندوق التوصيل IP65 المحكم على الماء والغبار. يمكن أن تبقى الوحدة مغمورة بالمياه لفترات طويلة. هيكل من الفولاذ المقاوم للصدأ يقاوم الصدمات والاهتزازات. يتضمن مفتاح Float Level Switch نماذج مختلفة. هذا النوع من القضبان الفولاذية المقاومة للصدأ UQK-100 يناسب تطبيقات التحكم في المستوى الصناعي. حدد النموذج المناسب بناءً على نظام التحكم في توافق الوسائط من نوع الخزان وارتفاع التركيب.
