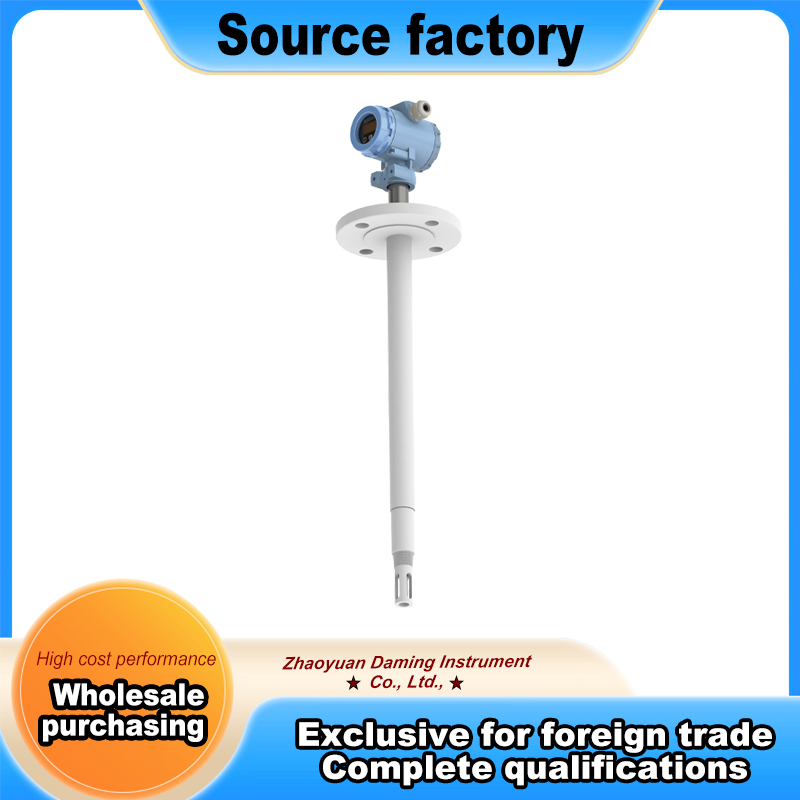

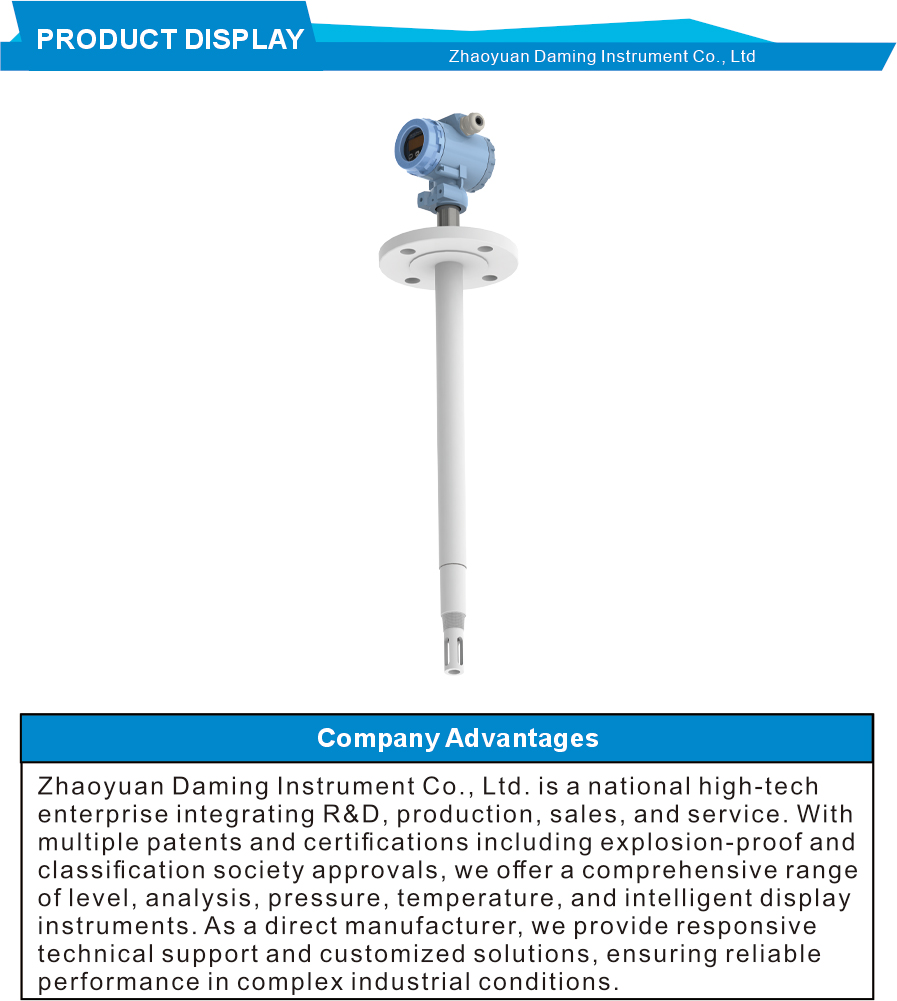

جهاز إرسال درجة الحموضة المتكامل المقاوم للانفجار

جهاز إرسال درجة الحموضة المتكامل المقاوم للانفجار للمناطق الخطرة

تتضمن أجهزة إرسال الأس الهيدروجيني الصناعية عبر الإنترنت من سلسلة PHG جهاز إرسال الأس الهيدروجيني المدمج المقاوم للانفجار. توجد الوحدة في حاوية معتمدة مقاومة للانفجار. لقد تم تصميمه للتشغيل الآمن في المناطق الخطرة مثل مصانع البتروكيماويات ومصانع الأدوية ومرافق توليد الطاقة وصناعة التخمير ومصانع الكيماويات الدقيقة. يجمع التصميم المتكامل بين عنصر استشعار الرقم الهيدروجيني وجهاز إرسال الإشارة في وحدة مدمجة واحدة. وهذا يلغي الحاجة إلى أجهزة تركيب منفصلة وكابلات توصيل بين المستشعر وجهاز الإرسال. التثبيت أبسط ويتم تقليل تكلفة النظام الإجمالية.

تتميز الوحدة بشاشة LED رقمية تعرض قيم الرقم الهيدروجيني في الوقت الحقيقي. تحتوي شاشة العرض على إضاءة خلفية تسمح للمشغلين بقراءة القيم بوضوح حتى في البيئات المظلمة مثل الخزانات المغلقة أو غرف المعدات ذات الإضاءة الخافتة. ليست هناك حاجة إلى أداة عرض خارجية للقراءة في الموقع. وهذا يبسط الفحص الميداني ويقلل من تكاليف المعدات المساعدة. متطلبات مصدر الطاقة هي DC24V وهو المعيار في معظم أنظمة التحكم الصناعية. تبلغ دقة القياس 0.01 درجة حموضة مما يوفر قراءات موثوقة ودقيقة لتطبيقات التحكم في العمليات الحرجة.

يتم إجراء تعويض درجة الحرارة باستخدام جهاز استشعار PT1000. تتوفر خيارات بديلة لمستشعر درجة الحرارة مثل PT100 و10 كيلو أوم عند الطلب. يعد التعويض المناسب لدرجة الحرارة أمرًا ضروريًا لقياس درجة الحموضة بدقة لأن استجابة القطب الزجاجي تتغير مع درجة الحرارة. تقوم دائرة التعويض المدمجة تلقائيًا بضبط قراءة الرقم الهيدروجيني بناءً على درجة الحرارة المقاسة. وهذا يضمن قراءات دقيقة عبر مجموعة واسعة من درجات حرارة العملية. يدعم جهاز الإرسال نوعين من إخراج الإشارة لتكامل النظام المرن. يوفر الإخراج التناظري المعزول 4-20 مللي أمبير نقل إشارة لمسافات طويلة مع أداء ممتاز ضد التداخل. إنه يتصل مباشرة بأنظمة DCS وأجهزة التسجيل الخاصة بـ PLC. يسمح الاتصال الرقمي RS485 Modbus بتوصيل أدوات متعددة على نفس الناقل للمراقبة المركزية والحصول على البيانات.

الوحدة متوافقة مع مجموعة واسعة من أنواع أقطاب الأس الهيدروجيني لتناسب متطلبات التطبيقات المختلفة. الأقطاب الكهربائية الصناعية مناسبة للأغراض العامة لمراقبة المياه ومياه الصرف الصحي. تم تصميم أقطاب الملح القلوي الحمضي للبيئات الكيميائية القاسية. الأقطاب الكهربائية العضوية متخصصة في قياس الرقم الهيدروجيني في المذيبات العضوية والوسائط عالية اللزوجة. يمكن للأقطاب الكهربائية ذات درجة الحرارة العالية أن تتحمل درجات حرارة المعالجة حتى 130 درجة مئوية أو أعلى. قضيب التوجيه مصنوع من الفولاذ المقاوم للصدأ للحصول على قوة ميكانيكية ممتازة ومقاومة للتآكل. عمق الإدخال لقضيب التوجيه قابل للتخصيص بناءً على أبعاد الخزان أو الأنبوب الخاص بالعميل. يتبع حامل الحافة القياسي أبعاد DN50 من معايير الصناعة الكيميائية. تتوفر أحجام أخرى للشفة عند الطلب لتناسب متطلبات التثبيت المحددة.

تتوفر الكابلات الموسعة للتركيب عن بعد للقطب الكهربائي بعيدًا عن جهاز الإرسال. يتم توفير مواد متعددة لقضبان التوجيه بما في ذلك PPR للمقاومة الكيميائية العامة والفولاذ المقاوم للصدأ المبطن بـ PTFE لتوفير أقصى حماية من التآكل ضد الأحماض والقلويات القوية. تتوفر أنواع تركيب متعددة بما في ذلك التركيب الملولب لتركيب شفة الأنابيب الصغيرة للخزانات الكبيرة والتركيب الصحي لتطبيقات الأغذية والمستحضرات الصيدلانية. تسمح هذه المرونة بتكييف طراز جهاز الإرسال نفسه مع أي بيئة تثبيت تقريبًا. تتميز الوحدة ببنية محكمة الغلق بمستوى عالٍ من مقاومة الماء والرطوبة. إنه يعمل بشكل موثوق في الظروف الصناعية المعقدة ذات الرطوبة العالية والبخار والغبار. يتم الانتهاء من معايرة المصنع قبل التسليم. تعمل الوحدة مباشرة بعد تشغيلها دون الحاجة إلى إعداد أو تكوين إضافي.

يحمي الغلاف المضاد للانفجار المكونات الإلكترونية الداخلية من الغازات والأبخرة القابلة للاشتعال. تحمل الوحدة شهادة احترافية مقاومة للانفجار للاستخدام في المناطق المصنفة الخطرة. تظل شاشة LED مشرقة وقابلة للقراءة في ظروف الإضاءة المختلفة من ضوء الشمس المباشر إلى الظلام الكامل. تتضمن أجهزة إرسال PH الصناعية عبر الإنترنت من سلسلة PHG نماذج مختلفة لتطبيقات مختلفة. تم تصميم هذا النوع المتكامل المقاوم للانفجار مع حامل الحافة وقضيب التوجيه المصنوع من الفولاذ المقاوم للصدأ خصيصًا للمناطق الخطرة التي تتطلب مراقبة مستمرة وموثوقة للأس الهيدروجيني. تشمل التطبيقات النموذجية التحكم في التفاعلات الكيميائية، وتحييد مياه الصرف الصحي، والتخمير الدوائي، ومحطات توليد الطاقة، ومياه التبريد، ومراقبة عملية التخمير. حدد النموذج الصحيح بناءً على متطلبات إشارة خرج نوع القطب الكهربائي ونوع التثبيت. يتوفر الدعم الفني للمساعدة في اختيار النموذج وإرشادات التثبيت.
