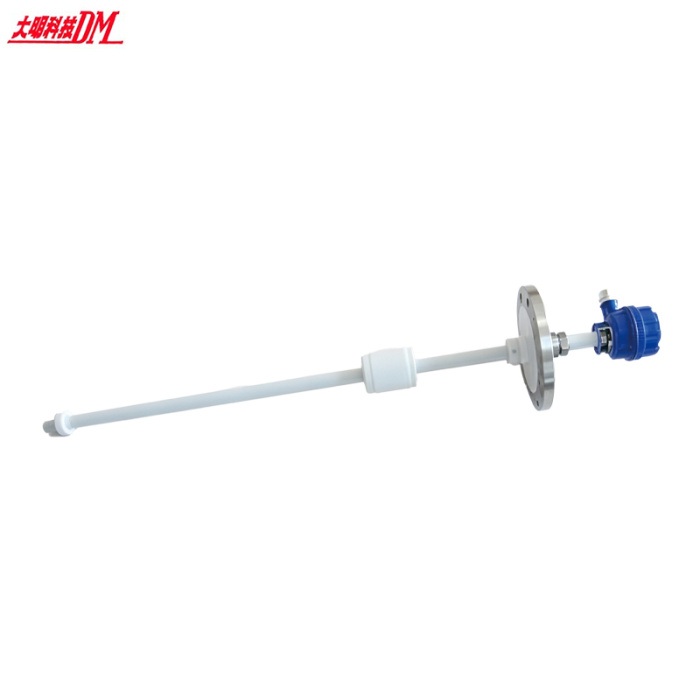

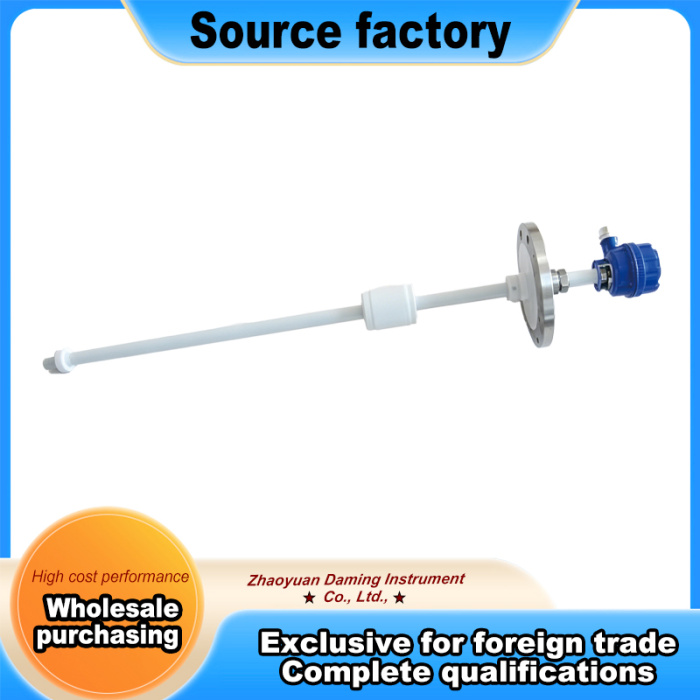

مفتاح تعويم قضيب مبطن من الفولاذ PTFE

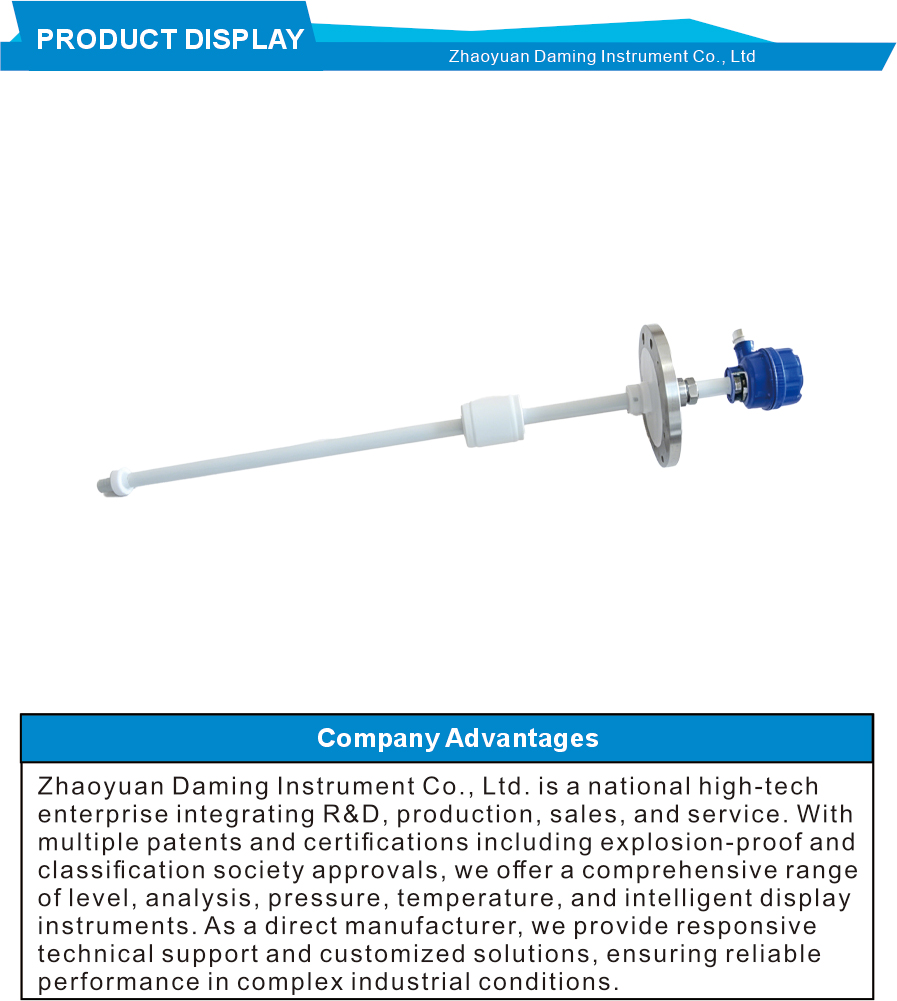

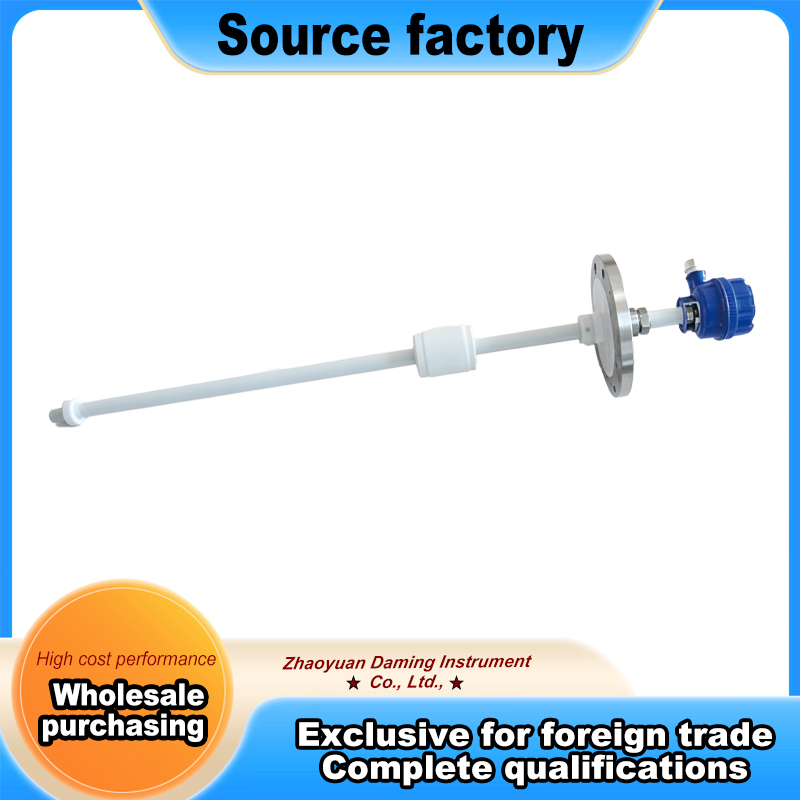

UQK-100 جهاز تحكم في مستوى القضيب من الفولاذ المقاوم للصدأ PTFE

يتضمن مفتاح مستوى التعويم جهاز التحكم في مستوى القضيب المبطن بالفولاذ المقاوم للصدأ UQK-100. تعمل الوحدة مع أجهزة التحكم في تشغيل المحرك. يتحكم في مستوى السائل في خزانات المياه الصناعية وأبراج المياه وخزانات تخزين الأحماض والقلويات. المادة الأساسية مصنوعة من الفولاذ المقاوم للصدأ 304 مما يمنح القوة الميكانيكية ومقاومة الصدمات. تحتوي الأجزاء المبللة على بطانة PTFE كاملة. يقاوم PTFE الأحماض القوية والقلويات القوية والمؤكسدات القوية والمذيبات العضوية. يحل البناء المركب مشكلة القضبان البلاستيكية النقية التي تفتقر إلى القوة والفولاذ المقاوم للصدأ النقي الذي يفتقر إلى مقاومة التآكل. يمكن لهيكل القضيب أن يحمل عوامات متعددة. وهذا يسمح بالتحكم في مستوى النقاط المتعددة. يمكن لوحدة واحدة التعامل مع التبديل عالي المستوى والمستوى المنخفض والمتوسط. وهذا يلبي احتياجات إنذار التوقف والحد من التحكم. تحتوي جهة اتصال مفتاح القصب على منطقة اتصال كبيرة. يعمل الغاز الخامل على حماية جهة الاتصال داخل الأنبوب الزجاجي المحكم الغلق. وهذا يسمح بتبديل أحمال الجهد العالي والتيار العالي دون إثارة. تآكل الاتصال هو الحد الأدنى. وهذا يعطي عمر تشغيلي طويل.

تحتوي وحدة التحكم هذه على نطاق تحكم يتراوح من مائتين إلى ثمانية آلاف ملليمتر. النطاقات الأطول من أربعة آلاف ملليمتر تستخدم التجميع المجزأ. إشارة الخرج هي عبارة عن ملامسة من القصب مصنفة عند ثلاثمائة وثمانين فولت تيار متردد واثنين أمبير. عمر الاتصال هو خمسمائة ألف عملية. الحد الأدنى للثقل النوعي للوسائط هو صفر فاصل أربعة جرام لكل سنتيمتر مكعب. ويتراوح ضغط العمل من صفر إلى صفر فاصل ستة ميجاباسكال. تصل إصدارات الطلبات الخاصة إلى نقطتين وخمسة ميجاباسكال. حساسية التحكم عشرة ملليمترات. الحد الأقصى لزوجة الوسائط هو صفر فاصلة صفر وخمسة باسكال ثانية. تتراوح درجة حرارة بيئة التشغيل من سالب عشرة إلى خمسة وخمسين درجة مئوية. تتراوح درجة حرارة بطانة PTFE من سالب عشرين إلى مائة وعشرين درجة مئوية. الرطوبة أقل من خمسة وثمانين بالمائة. لا يسمح بالاهتزاز القوي. تتوفر ستة خطط التحكم. المخطط الأول هو التحكم في التعبئة. المخطط الثاني هو التحكم في التعبئة باستخدام إنذار عالي المستوى. المخطط الثالث هو التحكم في التعبئة بإنذارات عالية ومنخفضة المستوى. المخطط الرابع هو التحكم في الصرف. المخطط الخامس هو التحكم في الصرف باستخدام إنذار عالي المستوى. المخطط السادس هو التحكم في الصرف باستخدام إنذارات عالية ومنخفضة المستوى.

يتحرك العوامة المغناطيسية لأعلى ولأسفل قضيب التوجيه المبطن بـ PTFE مع مستوى السائل. يقوم المجال المغناطيسي العائم بتنشيط مفتاح القصب عند كل نقطة تحكم. تتصل إشارة خرج مفتاح القصب بصمامات الملف اللولبي للمضخات أو أجهزة الإنذار. يتغلب التصميم على مشاكل المستوى الزائف الناتجة عن الرغوة واضطراب السطح. يتمتع سطح PTFE بمعامل احتكاك منخفض جدًا. الوسائط لا تلتصق بالسطح. الحجم والبلورات لا تتراكم. وهذا يمنع التشويش من الشوائب والتبلور. تعمل الوحدة على السوائل الموصلة وغير الموصلة. كما أنه يعمل مع السوائل ذات المواد الصلبة العالقة. تتوفر مواد قضيب توجيه متعددة. الفولاذ المقاوم للصدأ المبطن بـ PTFE مخصص للوسائط القوية المسببة للتآكل. تتوفر خيارات تركيب متعددة. يعد تركيب شفة التثبيت بالخيط وتركيب المشبك الصحي من الخيارات. تتحمل القاعدة المصنوعة من الفولاذ المقاوم للصدأ ضغطًا أعلى من الإصدارات البلاستيكية.

يتم تحديد ارتفاع التثبيت وارتفاع كل نقطة تحكم من قبل العميل. يتم تركيب الوحدة باستخدام الشفاه أو الخيوط. تجنب ثني أو هز القضيب أثناء التثبيت. وهذا يمنع تلف مفاتيح القصب الداخلية. طلاء PTFE يمنع التآكل. تعامل بعناية أثناء التثبيت. لا تخدش أو تتلف طبقة PTFE. وهذا من شأنه أن يقلل من الحماية من التآكل. للأطوال التي تزيد عن أربعة آلاف ملليمتر، هناك حاجة إلى التجميع الميداني. يقوم موظفو الصيانة بفحص حركة العوامة خلال الجولات الروتينية. يجب أن يتحرك العوامة بحرية على طول القضيب. يجب أن يظل سطح PTFE سلسًا وسليمًا. يجب أن يتم تشغيل مفتاح القصب عند كل نقطة محددة. ليست هناك حاجة للمعايرة اليومية. يحافظ صندوق التوصيل المحكم IP65 على الماء والغبار. يمكن أن تبقى الوحدة مغمورة بالمياه لفترات طويلة. يتضمن مفتاح Float Level Switch نماذج مختلفة. إن نوع القضيب المبطن بـ PTFE المصنوع من الفولاذ المقاوم للصدأ UQK-100 يناسب تطبيقات التحكم القوية في مستوى السائل المسببة للتآكل. حدد النموذج المناسب بناءً على نظام التحكم في توافق الوسائط من نوع الخزان وارتفاع التركيب.
