مقياس مستوى الدقة العالية للتضيق المغناطيسي

الارسال المستوى المغناطيسي

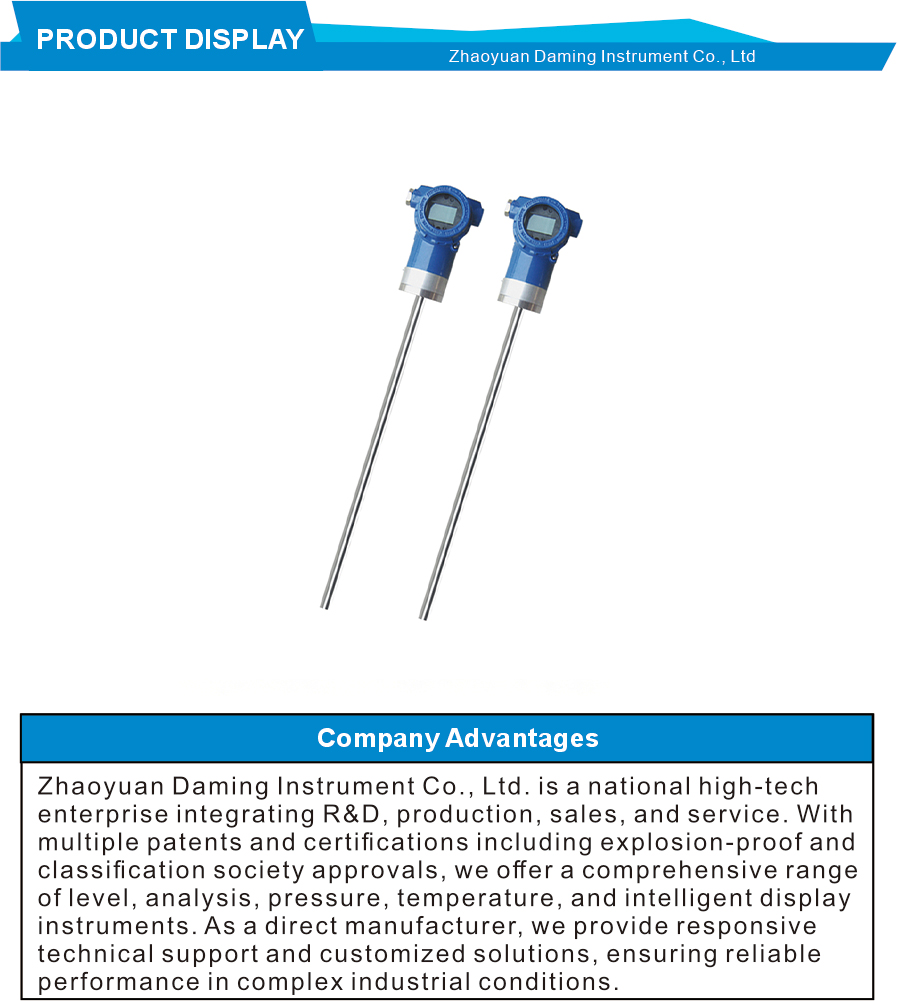

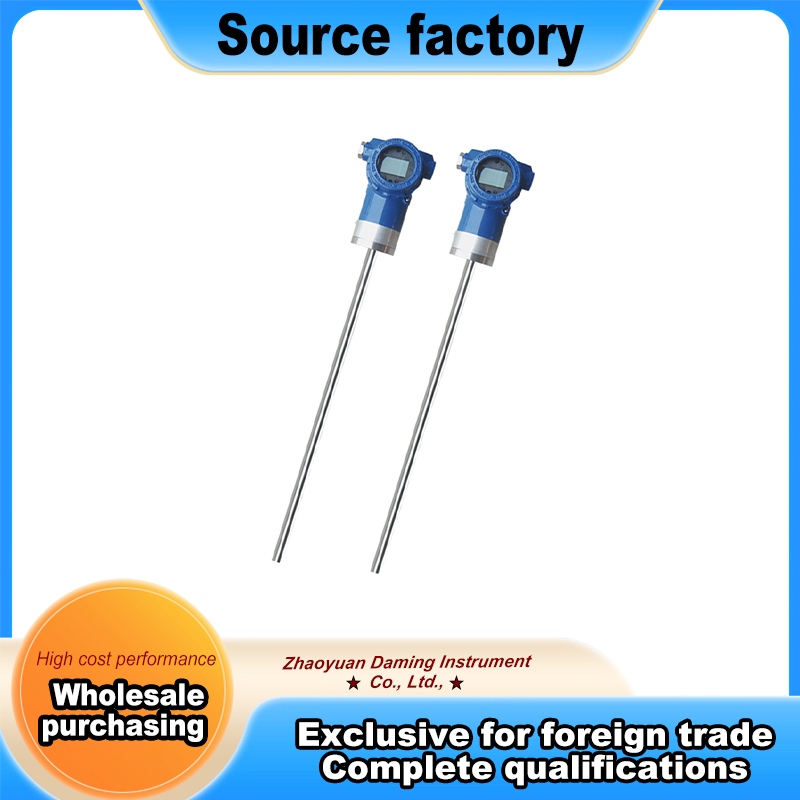

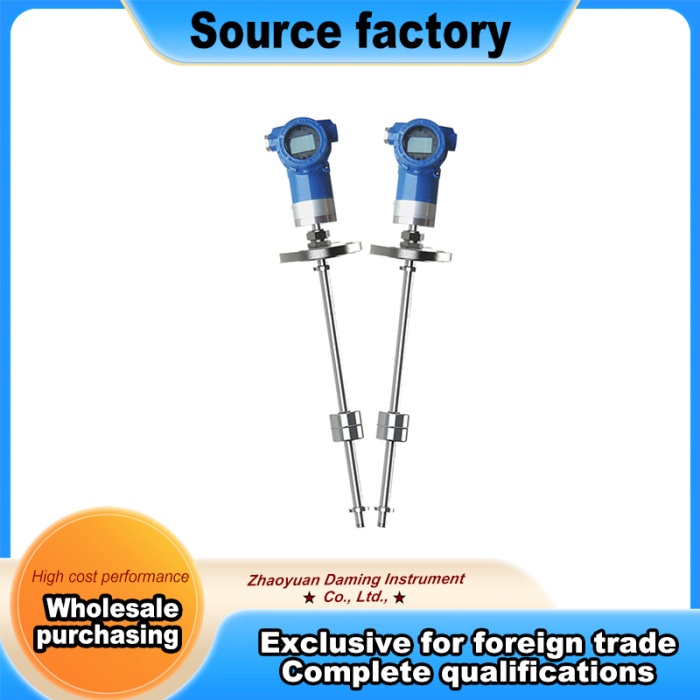

يتضمن جهاز إرسال المستوى من سلسلة UDM جهاز إرسال المستوى المغناطيسي هذا. تعمل الوحدة على مبدأ التضيق المغناطيسي. تنتقل النبضة عبر الدليل الموجي داخل الأنبوب الفولاذي المقاوم للصدأ. يتحرك العوامة المغناطيسية مع مستوى السائل. يتفاعل المجال المغناطيسي العائم مع النبض. وهذا يخلق إشارة العودة. يقيس المرسل التأخير الزمني بين النبضة والعودة. وهذا يعطي موقف تعويم. نفس المبدأ يقيس التعويم الثاني لمستوى الواجهة. يقوم جهاز الإرسال بإخراج واجهة المستوى وقيم درجة الحرارة. الغلاف وأنبوب المسبار مصنوعان من الفولاذ المقاوم للصدأ 316L. الدليل الموجي مغلق بالكامل داخل الأنبوب. وليس له أي اتصال مع وسائل الإعلام. وهذا يعطي عمر خدمة طويل بدون تآكل. يستخدم مستشعر مستوى الطفو اقترانًا مغناطيسيًا للاستخدام العام للخزان. بالنسبة للتطبيقات عالية الدقة، يوفر هذا النوع من التقبض المغناطيسي دقة أفضل. تقوم الوحدة بقياس مستوى السائل وواجهة الزيت والماء في نفس الوقت. تم أيضًا تضمين مستشعر درجة الحرارة.

يوفر هذا المرسل دقة قياس عالية. تصل الدقة إلى ملليمتر واحد أو أفضل. تنخفض الدقة إلى جزء من المليمتر. الدقة الكاملة هي جزء صغير من واحد بالمائة. لا يتغير القياس مع كثافة السائل أو ثابت العزل الكهربائي. التغيرات في درجة الحرارة والضغط لا تؤثر على القراءة. ليست هناك حاجة إلى معايرة منتظمة. تعمل الوحدة لفترات طويلة دون انحراف. يحتوي التصميم غير المتصل على جزء متحرك واحد فقط وهو العوامة. متوسط ​​الوقت بين حالات الفشل طويل جدًا. تتعامل الوحدة مع درجات حرارة العملية من شديدة البرودة إلى شديدة الحرارة. كما أنه يتعامل مع أوعية الضغط العالي. دائرة مقاومة التداخل ترفض الضوضاء والاهتزازات الكهرومغناطيسية. يستخدم جهاز إرسال المستوى الغاطس الهيدروستاتيكي الضغط لقياس القناة المفتوحة. بالنسبة لهذا النوع المقيد مغناطيسيًا، يتم التثبيت من الأعلى في الخزان. يذهب أنبوب المسبار مباشرة إلى السائل. ينزلق العوامة لأعلى ولأسفل على الأنبوب.

يوفر جهاز الإرسال خيارات إخراج متعددة. الإخراج القياسي هو 4-20mA التناظرية. اتصالات هارت متاحة لنقل البيانات الرقمية. يتوفر أيضًا RS485 مع بروتوكول Modbus. تتصل هذه المخارج مباشرة بأنظمة PLC DCS أو SCADA. تُظهر المراقبة عن بعد واجهة المستوى ودرجة الحرارة في غرفة التحكم. يستخدم نظام التحكم الأوتوماتيكي إشارة إيقاف تشغيل المضخة والتحكم في الصمام. مقياس مستوى التضيق المغناطيسي هو نفس اسم العائلة لهذا المنتج. بالنسبة لفصل الزيت عن الماء، يقوم جهاز الإرسال هذا بقياس التفاعل بين سائلين. الحد الأدنى لفرق الجاذبية النوعية لقياس الواجهة صغير جدًا. يعمل هذا في خزانات فصل الزيت عن الماء وفصل الطبقة الكيميائية. الوحدة حاصلة على شهادة مقاومة للانفجار للمواقع الخطرة. تتوافق شهادة مستوى سلامة السلامة مع معايير السلامة الصناعية. يسمح تصنيف الحماية IP68 بالتركيب في المناطق الخارجية والرطبة.

يعمل هذا المرسل لصهاريج تخزين البترول. يقيس مستوى المنتج ومستوى قاع الماء. تستخدمه الصناعة الكيميائية في أوعية المفاعلات ذات السوائل ذات الطبقات. يحتاج تخزين الغاز الطبيعي المسال إلى مستوى السائل المبرد. تستخدم صناعة الأغذية والأدوية النسخة الصحية. يلبي تشطيب الفولاذ المقاوم للصدأ 316L متطلبات النظافة. تستخدمه صناعة تخزين الوقود في مزارع الخزانات ومحطات الخدمة. تعمل ميزة اكتشاف التسرب على إيجاد تغييرات صغيرة في محتوى الخزان. لا يحتاج موظفو الصيانة إلى لمس الوحدة لإجراء فحوصات روتينية. عدم وجود أجزاء متحركة باستثناء العوامة يعني أن لا شيء يبلى. تغطي عائلة أجهزة إرسال المستوى من سلسلة UDM مبادئ قياس مختلفة. يناسب هذا النوع المغنطيسي تطبيقات الدقة والواجهة العالية. حدد النموذج المناسب بناءً على نطاق درجة حرارة نوع وسائط ارتفاع الخزان والدقة المطلوبة.
