UPVC قياس المستوى المغناطيسي المضاد للتآكل

UPVC قياس المستوى المغناطيسي المضاد للتآكل

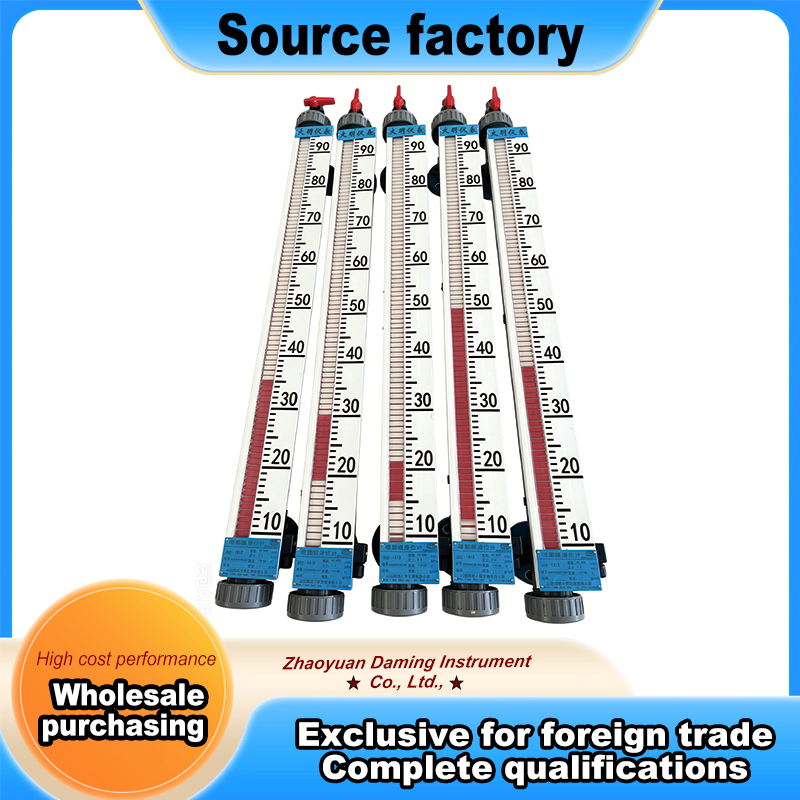

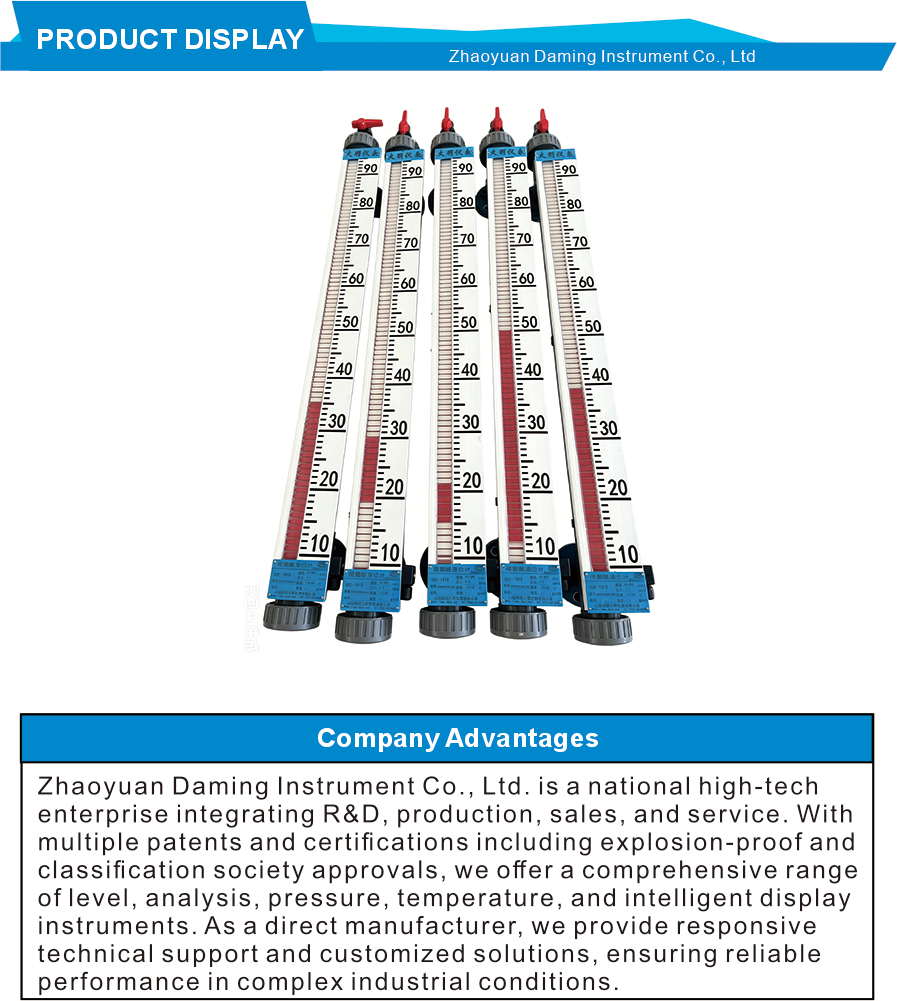

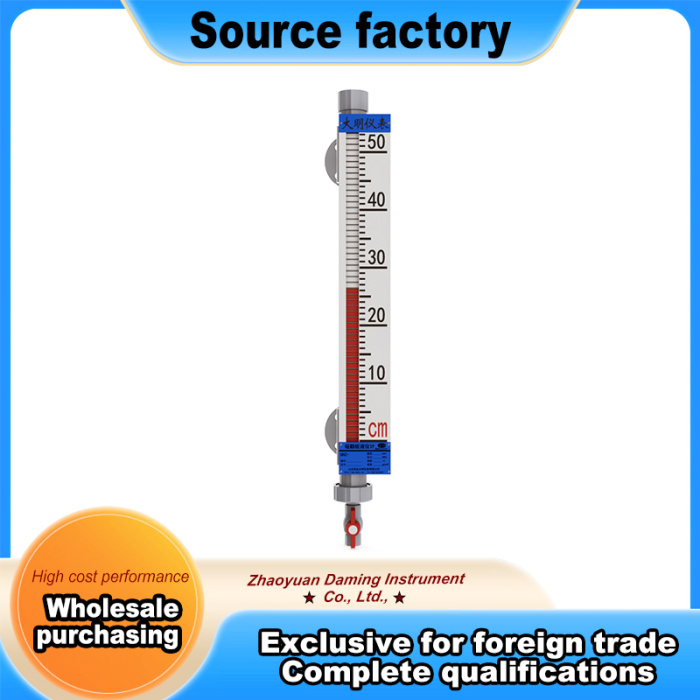

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي المضاد للتآكل UPVC. الوحدة مثبتة على جدار الخزان. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي UPVC. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج الأنبوب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. الغلاف والأجزاء المبللة مصنوعة من مادة UPVC. يقاوم الـ UPVC الأحماض القوية والقلويات القوية ورذاذ الملح. لا يصدأ أو يتآكل نتيجة التعرض للمواد الكيميائية. يستخدم مستشعر مستوى الطفو مبدأً مشابهًا للاستخدام العام للخزان. بالنسبة للوسائط المسببة للتآكل، يوفر هذا النوع UPVC مقاومة كيميائية أفضل. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار الأنبوب. وهذا يعطي عدم تسرب للسوائل الخطرة أو المسببة للتآكل.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى أربعة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع. دقة القياس زائد أو ناقص عشرة ملليمترات. ينتقل ضغط التشغيل من النقطة السالبة واحد ميجا باسكال إلى نقطة واحدة صفر ميجا باسكال. تتراوح درجة حرارة العمل من صفر إلى سبعين درجة مئوية. الحد الأدنى لكثافة الوسائط هو نقطة خمسة جرام لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة.

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على خيارات مواد مختلفة. يناسب إصدار UPVC هذا المحاليل الحمضية والقلوية العامة. يعمل في الظروف الخارجية مع الرياح والثلج والهواء الجاف والرطوبة العالية والضباب الحمضي. تبقى درجة حرارة التشغيل ضمن الصفر إلى سبعين درجة مئوية. الوحدة لا تعمل مع حمض النيتريك المركز. كما أنه لا يعمل مع المذيبات المكلورة والهيدروكربونات العطرية والهيدروكربونات الأليفاتية. جهاز إرسال المستوى الغاطس الهيدروستاتيكي مخصص لاستخدام القناة المفتوحة. لقياس مستوى الخزان، يوفر مقياس المستوى المغناطيسي هذا إشارة مرئية مباشرة. يوفر تصميم التركيب الجانبي المساحة العلوية على الخزان. يستخدم التثبيت مسامير شفة قياسية. ليست هناك حاجة لأدوات خاصة.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. سطح الأنبوب الخارجي ينظف بسهولة بقطعة قماش. مادة UPVC لا تجمع تراكمات ثقيلة. لا تحتوي الوحدة على أجزاء كهربائية داخل الأنبوب. وهذا يعني عدم الحاجة إلى مصدر طاقة للعرض المحلي. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. يوفر مقياس مستوى التضيق المغناطيسي دقة أعلى لبعض التطبيقات. لمراقبة مستوى المواد الكيميائية المسببة للتآكل بشكل عام، يوفر مقياس UPVC هذا مؤشرًا محليًا موثوقًا بتكلفة أقل. حدد النموذج الصحيح بناءً على التوافق الكيميائي لحجم الخزان ونطاق درجة الحرارة.
