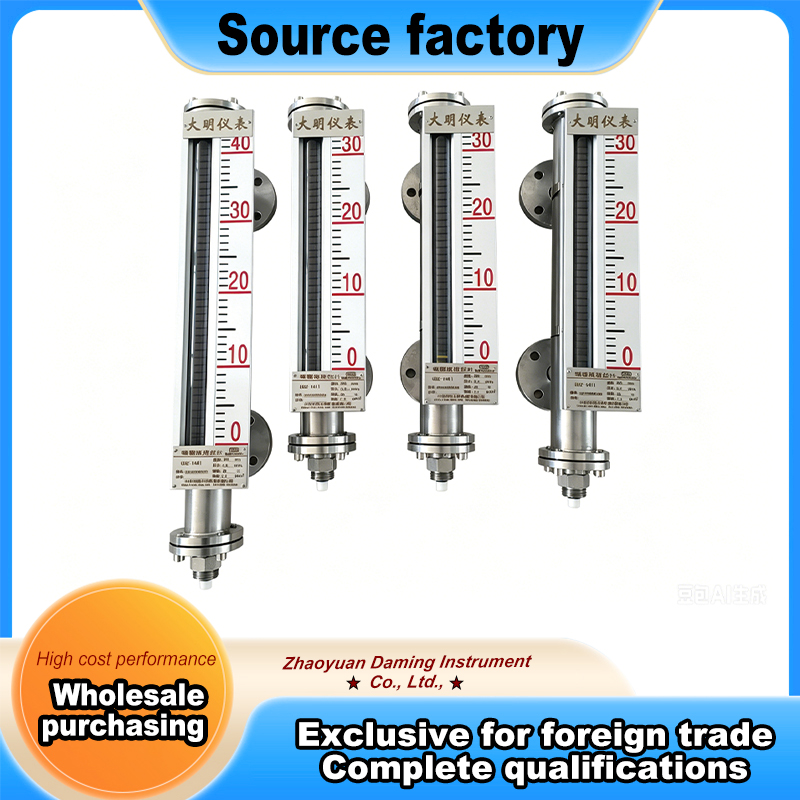

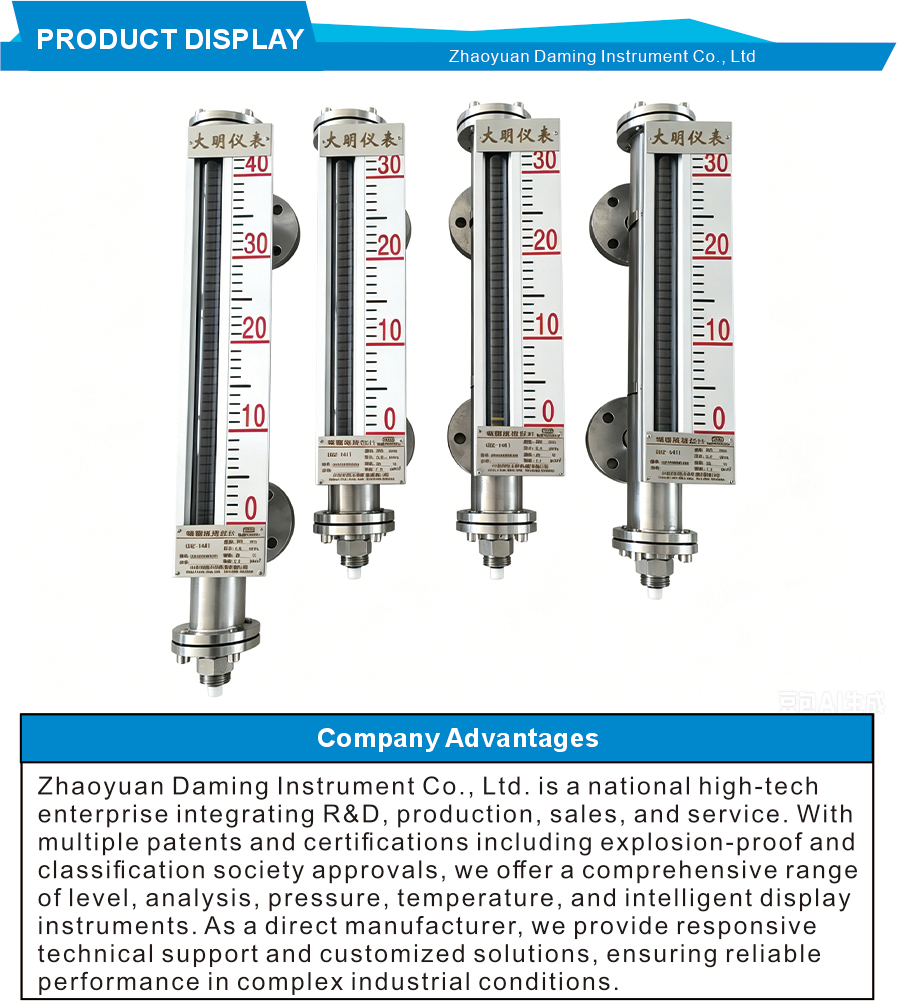

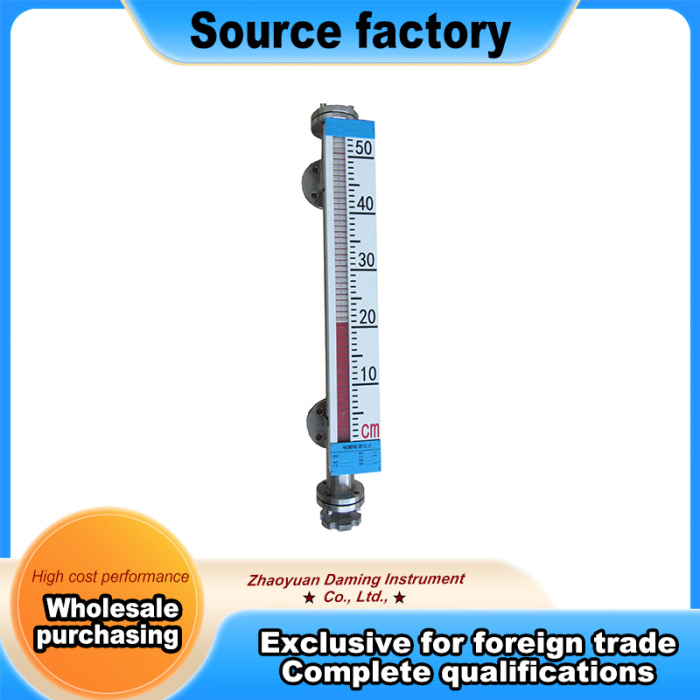

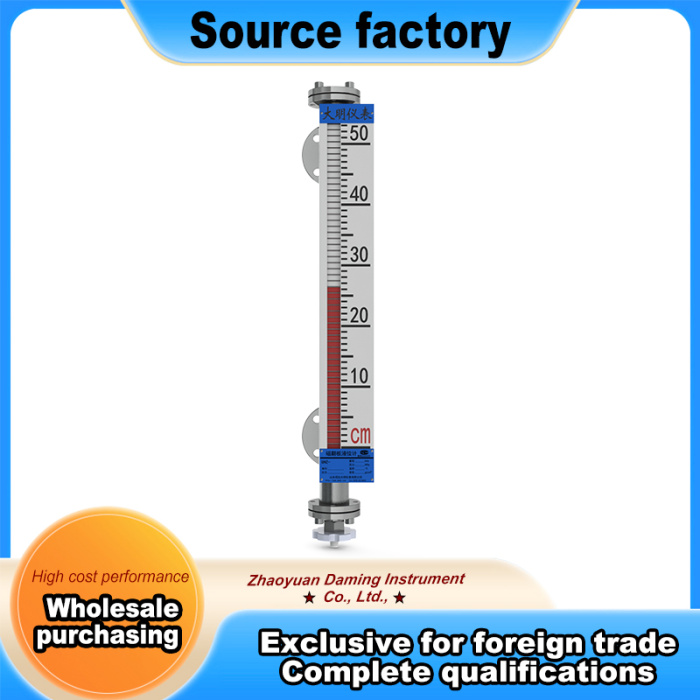

مقياس المستوى المغناطيسي المبطن بـ PTFE من الفولاذ المقاوم للصدأ

مقياس المستوى المغناطيسي المبطن بـ PTFE من الفولاذ المقاوم للصدأ

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي المبطن بالفولاذ المقاوم للصدأ PTFE. الوحدة مثبتة على جدار الخزان. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي المبطن بـ PTFE. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج الأنبوب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. السكن مصنوع من الفولاذ المقاوم للصدأ. يحتوي الجدار الداخلي على بطانة PTFE. يمنح الفولاذ المقاوم للصدأ القوة الهيكلية ومقاومة الضغط. توفر بطانة PTFE مقاومة ممتازة للتآكل. يعالج المزيج الأحماض القوية والقلويات القوية والمذيبات العضوية. يستخدم مستشعر مستوى الطفو مبدأً مشابهًا للاستخدام العام للخزان. بالنسبة للوسائط شديدة التآكل، يوفر هذا النوع المبطن بـ PTFE أفضل مقاومة للمواد الكيميائية. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار الأنبوب. وهذا يعطي عدم تسرب للسوائل الخطرة أو المسببة للتآكل.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى أربعة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع. دقة القياس زائد أو ناقص عشرة ملليمترات. ينتقل ضغط التشغيل من النقطة السالبة واحد ميجا باسكال إلى نقطة واحدة صفر ميجا باسكال. تتراوح درجة حرارة العمل من سالب مائة إلى مائتين وأربعين درجة مئوية. الحد الأدنى لكثافة الوسائط هو نقطة خمسة جرام لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. كما أن العوامة المبطنة بـ PTFE تقاوم الطلاء وتراكم الحجم.

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على خيارات مواد مختلفة. تناسب هذه النسخة المبطنة بـ PTFE الوسائط الأكثر تآكلًا. يتعامل الغلاف الخارجي المصنوع من الفولاذ المقاوم للصدأ مع التأثير الميكانيكي والضغط. تتصل الطبقة الداخلية PTFE بسائل العملية. مادة PTFE تقاوم جميع المواد الكيميائية تقريبًا. نطاق درجة حرارة التشغيل واسع جدًا من البارد جدًا إلى الساخن جدًا. تعمل هذه الوحدة للمفاعلات الكيميائية وصهاريج تخزين الأحماض. كما أنه يعمل على معالجة أحماض النفايات وخطوط التخليل. جهاز إرسال المستوى الغاطس الهيدروستاتيكي مخصص لاستخدام القناة المفتوحة. لقياس مستوى الخزان، يوفر مقياس المستوى المغناطيسي هذا إشارة مرئية مباشرة. يوفر تصميم التركيب الجانبي المساحة العلوية على الخزان. يستخدم التثبيت مسامير شفة قياسية. ليست هناك حاجة لأدوات خاصة. يمنح البناء المصنوع من الفولاذ المقاوم للصدأ قدرة ضغط جيدة للأوعية المضغوطة.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. سطح PTFE داخل الأنبوب يقاوم التراكم. التنظيف بسيط عند الحاجة. لا تحتوي الوحدة على أجزاء كهربائية داخل الأنبوب للعرض المحلي. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. يوفر مقياس مستوى التضيق المغناطيسي دقة أعلى لبعض التطبيقات. لمراقبة المستوى الكيميائي الشديد التآكل، يوفر هذا المقياس المصنوع من الفولاذ المقاوم للصدأ المبطن بـ PTFE مؤشرًا محليًا موثوقًا وعمر خدمة طويل. يعمل هذا النموذج بشكل جيد في المعالجة الكيميائية ومعالجة النفايات الخطرة. حدد النموذج المناسب بناءً على نطاق درجة الحرارة والتوافق الكيميائي لحجم الخزان ومعدل الضغط.
