مقياس المستوى المغناطيسي لسترة البخار

مقياس المستوى المغناطيسي لسترة البخار

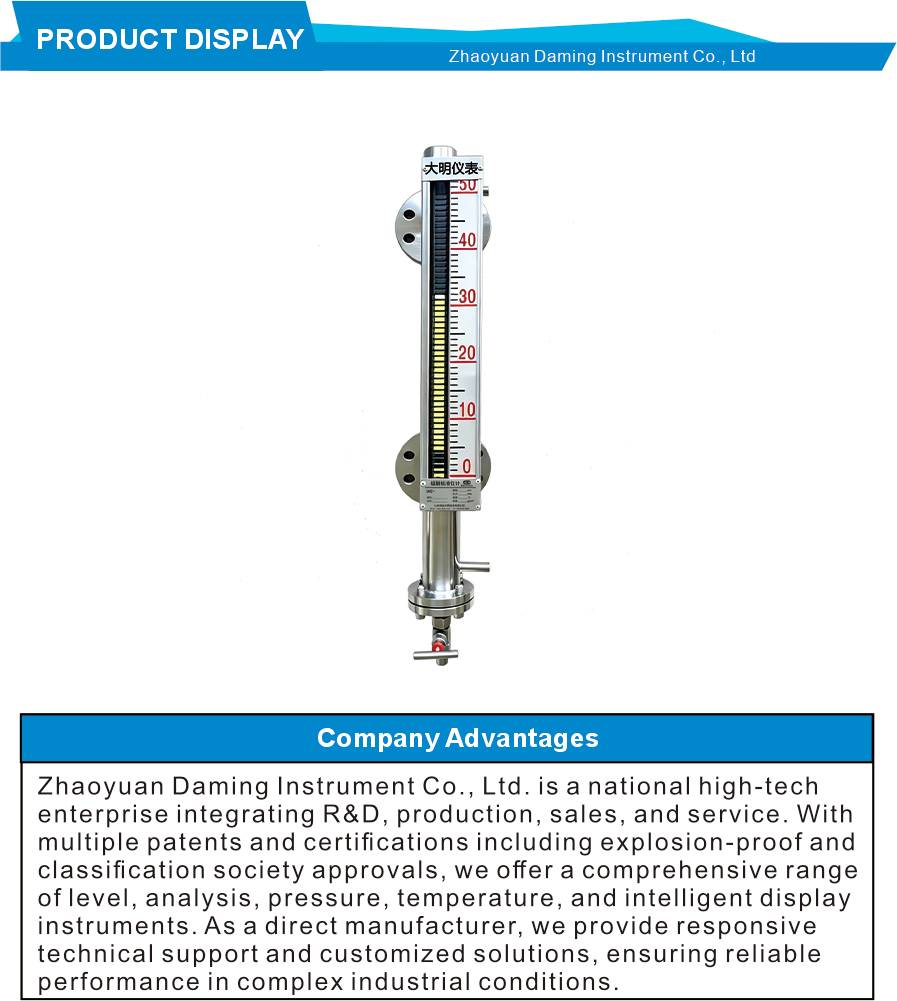

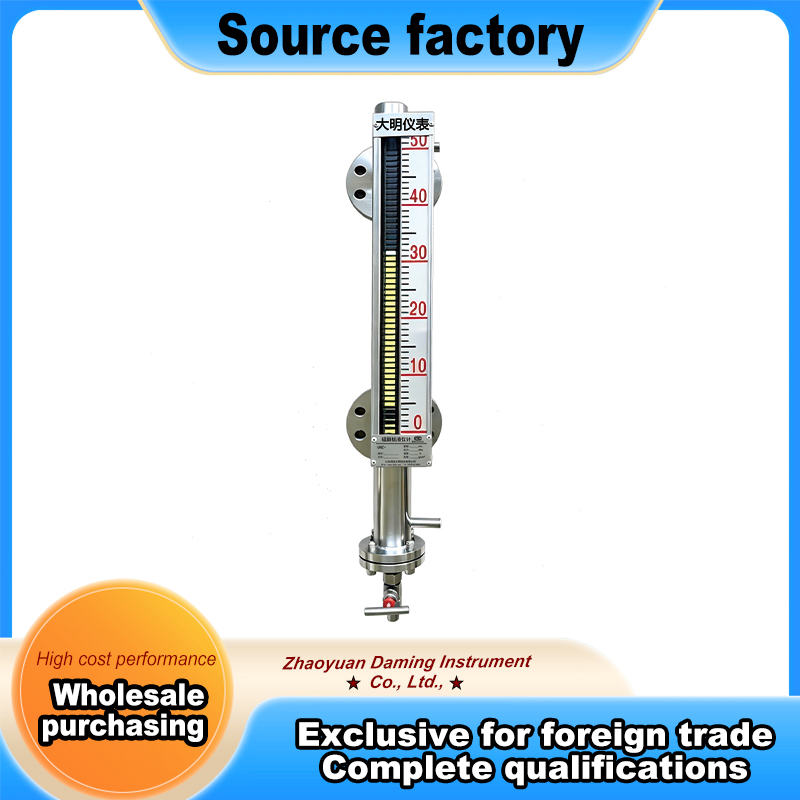

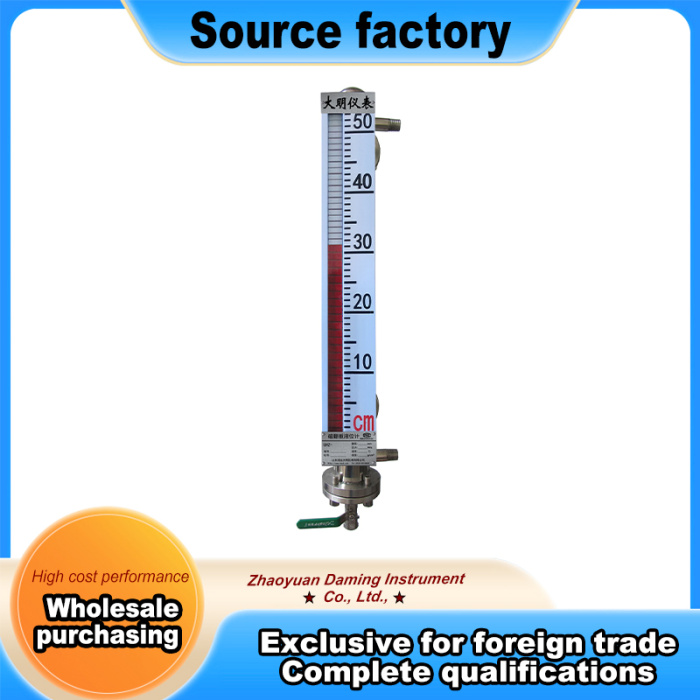

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي لسترة البخار. الوحدة مثبتة على جدار الخزان. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي المصنوع من الفولاذ المقاوم للصدأ. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج الأنبوب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. تحتوي الوحدة على طبقة خارجية من سترة البخار حول الأنبوب الرئيسي. يتدفق البخار أو الماء الساخن عبر السترة. تنتقل الحرارة إلى السائل داخل الأنبوب. هذا يمنع السائل من التجمد أو التصلب. الغلاف والأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316L. يمنح البناء ذو ​​الطبقة المزدوجة قوة جيدة ومقاومة للضغط. يستخدم مستشعر مستوى الطفو مبدأً مشابهًا للاستخدام العام للخزان. بالنسبة للوسائط الصلبة، يحافظ هذا النوع من سترة البخار على تدفق السائل. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار الأنبوب. وهذا يعطي عدم تسرب للوسائط الخطرة.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع. دقة القياس زائد أو ناقص عشرة ملليمترات. ينتقل ضغط التشغيل من النقطة السالبة واحد ميجا باسكال إلى أربعة فاصلة صفر ميجا باسكال. تتراوح درجة حرارة العمل من سالب أربعين إلى أربعمائة وخمسين درجة مئوية. الحد الأدنى لكثافة الوسائط هو نقطة خمسة جرام لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. تحتوي سترة البخار على منافذ مدخل ومخرج لتوصيل البخار. يمكن ترتيب المنافذ لتدفق البخار للدخول العلوي أو السفلي.

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ خيارات تسخين مختلفة. يمنع إصدار سترة البخار هذا تصلب الوسائط. يحافظ التوزيع الموحد للحرارة على استقرار درجة حرارة السائل. تعمل الوحدة على صمغ راتينج شمع البارافين والزيت الثقيل والمواد الخام من الألياف الكيماوية. تميل هذه الوسائط إلى التصلب في درجة حرارة الغرفة. تحافظ سترة البخار على سائلها لقياس المستوى الدقيق. يتحمل هيكل الفولاذ المقاوم للصدأ درجة الحرارة العالية والضغط المتوسط. تعمل ميزة مقاومة التبلور على حل مشاكل قياس الطقس البارد. جهاز إرسال المستوى الغاطس الهيدروستاتيكي مخصص لاستخدام القناة المفتوحة. لقياس مستوى الخزان للوسائط الصلبة، يوفر مقياس سترة البخار هذا مؤشرًا موثوقًا به. يوفر تصميم التركيب الجانبي المساحة العلوية على الخزان. يستخدم التثبيت مسامير شفة قياسية. تتصل أنابيب البخار بمنافذ السترة. ليست هناك حاجة إلى أدوات خاصة للتثبيت.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. يجب أن يكون تدفق البخار كافيًا للحفاظ على سائل الوسائط. قد يحتاج سطح الغلاف إلى العزل للاحتفاظ بالحرارة. لا تحتوي الوحدة على أجزاء كهربائية داخل الأنبوب للعرض المحلي. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. تضيف المفاتيح المغناطيسية الاختيارية إنذارات عالية ومنخفضة المستوى. يوفر مقياس مستوى التضيق المغناطيسي دقة أعلى لبعض التطبيقات. لتعزيز مراقبة مستوى الوسائط، يوفر مقياس سترة البخار هذا مؤشرًا محليًا موثوقًا به. يعمل هذا النموذج بشكل جيد مع مصانع الأسفلت ومصافي النفط والمعالجة الكيميائية. حدد الطراز المناسب بناءً على نطاق درجة حرارة نوع الوسائط بحجم الخزان وتوافر مصدر البخار.
