مقياس مستوى تتبع الحرارة ذاتي التنظيم

دليل على الانفجار الحرارة الكهربائية تتبع مقياس المستوى المغناطيسي

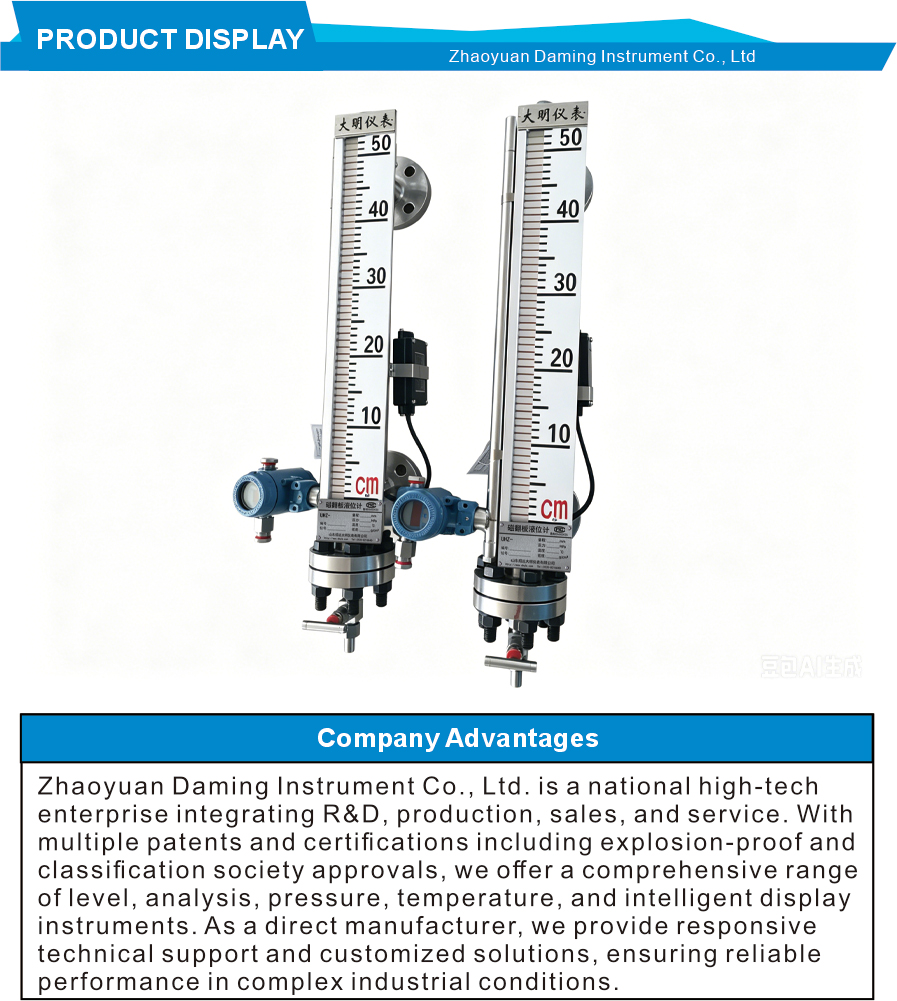

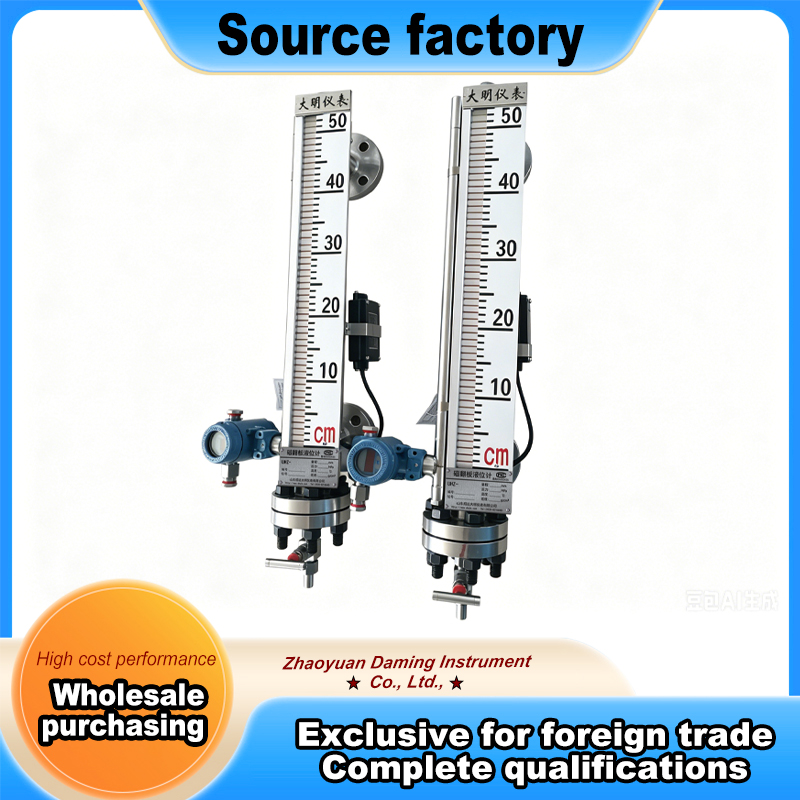

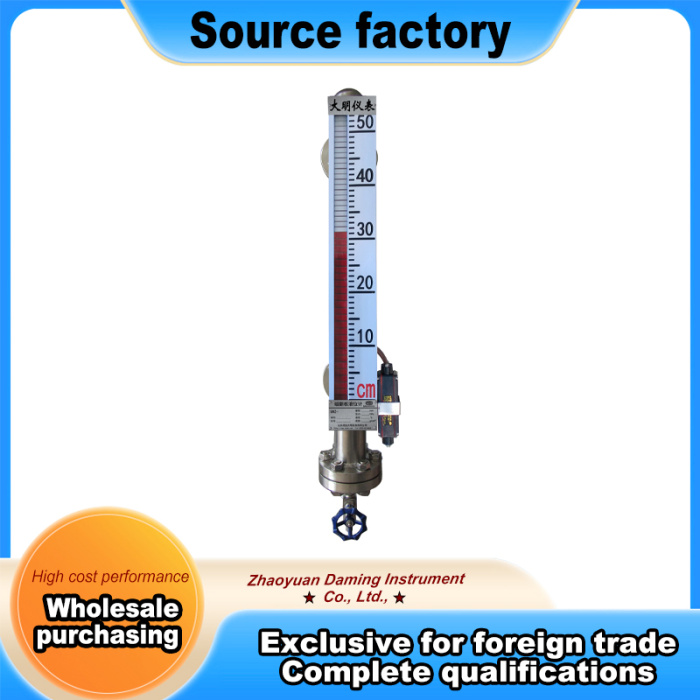

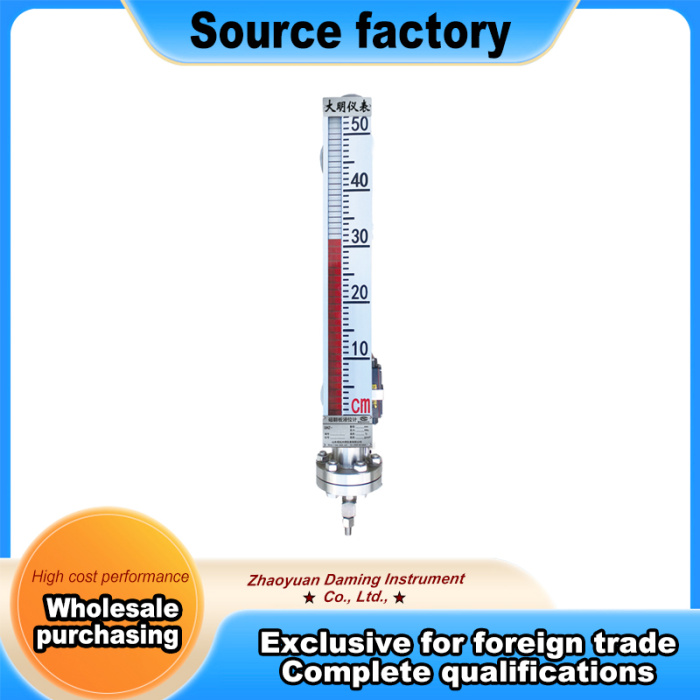

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي لتتبع الحرارة الكهربائية المقاوم للانفجار. الوحدة مثبتة على جدار الخزان. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي المصنوع من الفولاذ المقاوم للصدأ. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج الأنبوب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. تحتوي الوحدة على نظام تتبع الحرارة الكهربائي المدمج. يقوم عنصر التسخين ذاتي التنظيم بضبط الطاقة بناءً على درجة الحرارة المحيطة. وهذا يوفر حرارة متساوية لمنع تصلب الوسائط وتبلورها. الغلاف والأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316L. تصميم مقاوم للانفجار يغلق جميع المكونات الكهربائية. وهذا يمنع الشرر من الاتصال بالأبخرة القابلة للاشتعال. يستخدم مستشعر مستوى الطفو مبدأً مشابهًا للاستخدام العام للخزان. بالنسبة للوسائط الصلبة القابلة للاشتعال، يوفر هذا النوع من التتبع الحراري المضاد للانفجار قياسًا آمنًا وموثوقًا. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار الأنبوب. وهذا يعطي عدم تسرب للسوائل الخطرة القابلة للاشتعال.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع. دقة القياس زائد أو ناقص عشرة ملليمترات. ينتقل ضغط التشغيل من النقطة السالبة واحد ميجا باسكال إلى أربعة فاصلة صفر ميجا باسكال. تتراوح درجة حرارة العمل من سالب أربعين إلى مائة درجة مئوية. الحد الأدنى لكثافة الوسائط هو نقطة خمسة جرام لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. يتطلب نظام تتبع الحرارة الكهربائية مصدر طاقة. يتم تضمين صندوق توصيل مقاوم للانفجار من أجل الأسلاك الآمنة. يتحكم عنصر التسخين في درجة حرارته دون الحاجة إلى منظمات حرارة خارجية.

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ خيارات تسخين مختلفة. لا تحتاج نسخة التتبع الحراري الكهربائية المقاومة للانفجار إلى أنابيب بخار خارجية. التثبيت أبسط من أنواع سترات البخار. تعمل ميزة التنظيم الذاتي على توفير الطاقة عن طريق تقليل الطاقة عند الحاجة إلى حرارة أقل. تعمل الوحدة مع المذيبات العضوية وشمع البارافين والميثانول والزيوت الثقيلة والمواد الكيميائية اللزجة. تميل هذه الوسائط إلى التصلب أو التبلور عند درجات حرارة منخفضة. تتبع الحرارة الكهربائية يبقيها سائلة لقياس المستوى الدقيق. يسمح التصميم المقاوم للاشتعال بالتركيب في المناطق الخطرة التي تحتوي على غازات أو أبخرة قابلة للاشتعال. جهاز إرسال المستوى الغاطس الهيدروستاتيكي مخصص لاستخدام القناة المفتوحة. لقياس مستوى الخزان للوسائط الصلبة القابلة للاشتعال، يوفر مقياس مقاومة الانفجار هذا إشارة آمنة. يوفر تصميم التركيب الجانبي المساحة العلوية على الخزان. يستخدم التثبيت مسامير شفة قياسية. تتصل أسلاك الطاقة بصندوق التوصيل المقاوم للانفجار. ليست هناك حاجة لأنابيب البخار.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. يجب أن يحافظ نظام تتبع الحرارة على سائل الوسائط. يقوم الموظفون بفحص مصدر الطاقة وختم صندوق التوصيل. ليست هناك حاجة إلى صيانة غلايات البخار أو الأنابيب. لا تحتوي الوحدة على أجزاء كهربائية داخل الأنبوب للعرض المحلي. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. تضيف المفاتيح المغناطيسية الاختيارية المقاومة للانفجار إنذارات عالية ومنخفضة المستوى. يوفر مقياس مستوى التضيق المغناطيسي دقة أعلى لبعض التطبيقات. لمراقبة مستوى الوسائط الصلبة القابلة للاشتعال، يوفر مقياس تتبع الحرارة الكهربائي المقاوم للانفجار مؤشرًا محليًا آمنًا وموثوقًا. يعمل هذا النموذج بشكل جيد مع مستودعات النفط ومصانع البتروكيماويات والمستودعات الكيميائية. حدد النموذج الصحيح بناءً على نطاق درجة حرارة نوع الوسائط بحجم الخزان وتصنيف المناطق الخطرة.
