سترة مقاومة للصقيع - مقياس المستوى المغناطيسي

سترة مقاومة للصقيع - مقياس المستوى المغناطيسي

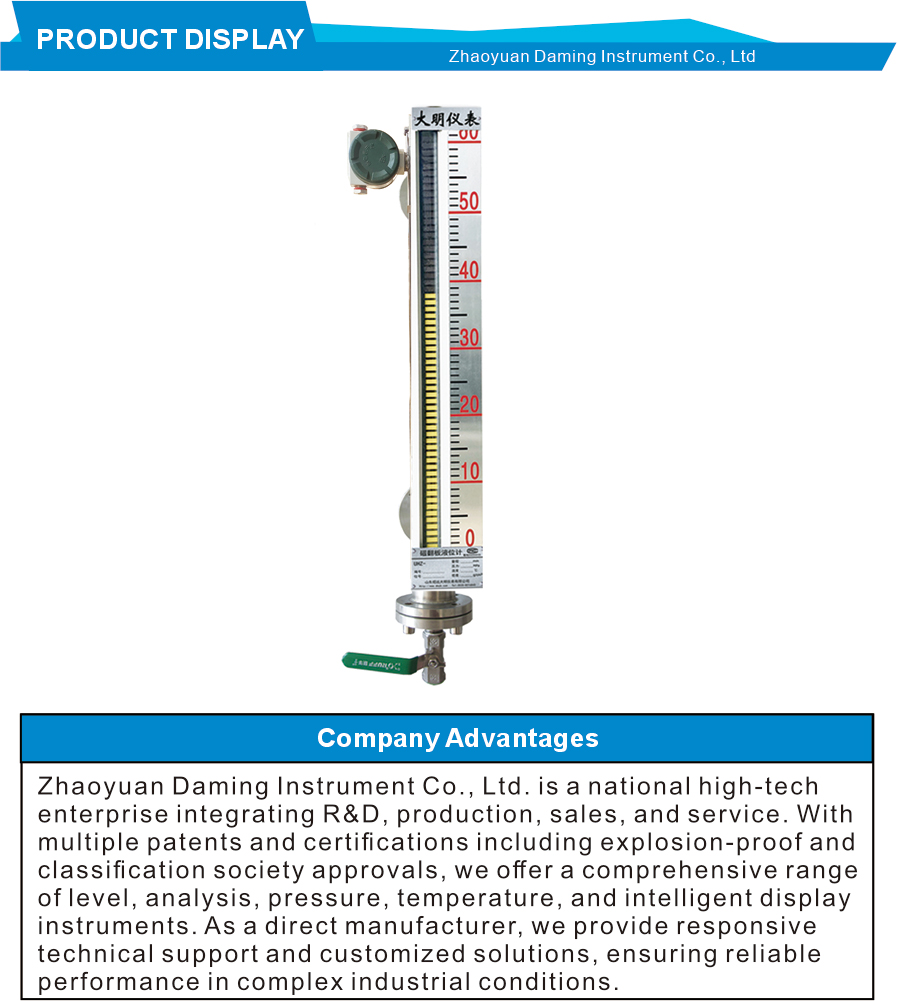

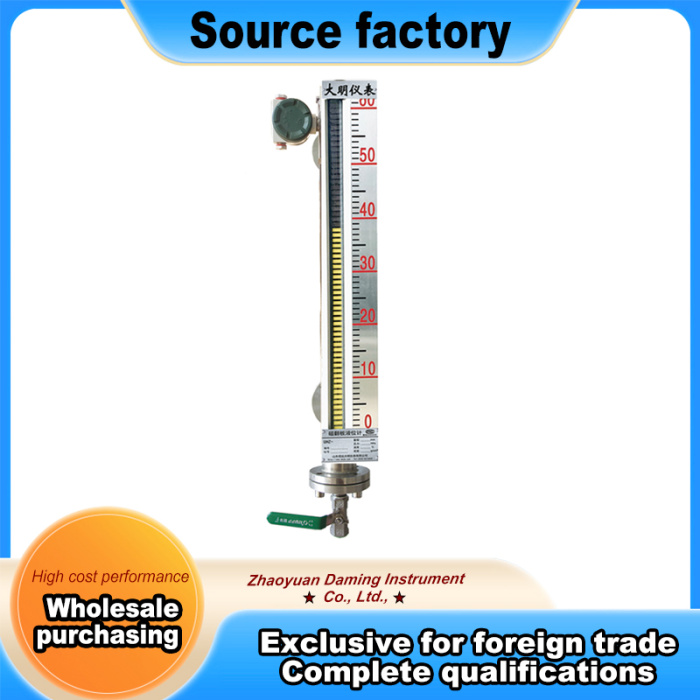

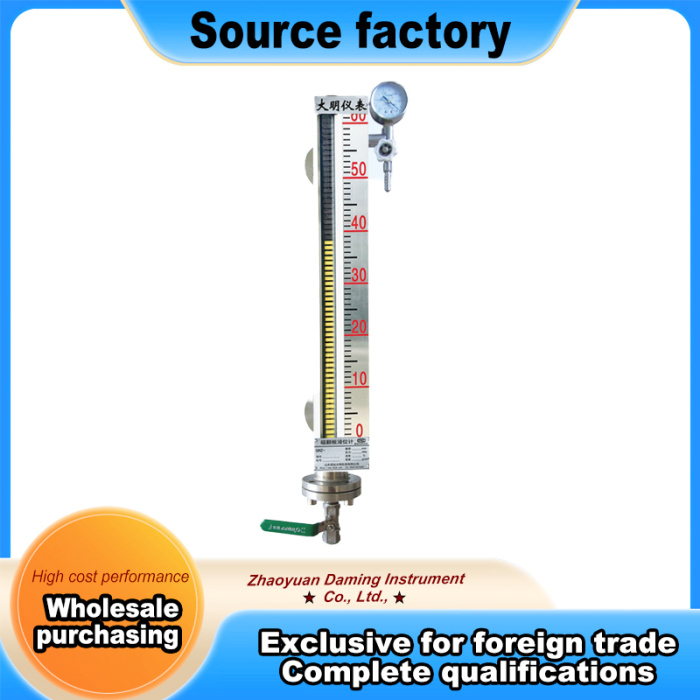

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي للسترة المقاومة للصقيع. الوحدة مثبتة على جدار الخزان. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي المصنوع من الفولاذ المقاوم للصدأ. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج الأنبوب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. تحتوي الوحدة على طبقة سترة خارجية حول الأنبوب الرئيسي. يتدفق الماء بدرجة حرارة الغرفة أو البخار منخفض الضغط عبر الغلاف. هذا يوازن درجة الحرارة بين داخل وخارج الأنبوب. وهذا يمنع تشكل الجليد والضباب على لوحة المؤشر. الغلاف والأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316L. يمنح البناء الملحوم ذو الطبقة المزدوجة قوة جيدة ومقاومة للطقس. يستخدم مستشعر مستوى الطفو مبدأً مشابهًا للاستخدام العام للخزان. بالنسبة للظروف الخارجية الباردة، يحافظ هذا النوع من السترة المقاومة للصقيع على نظافة اللوحة. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار الأنبوب. وهذا يعطي صفر تسرب.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع. دقة القياس زائد أو ناقص عشرة ملليمترات. ينتقل ضغط التشغيل من النقطة السالبة واحد ميجا باسكال إلى أربعة فاصلة صفر ميجا باسكال. تتراوح درجة حرارة العمل من سالب أربعين إلى مائتي درجة مئوية. الحد الأدنى لكثافة الوسائط هو نقطة خمسة جرام لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. تحتوي سترة الصقيع على منافذ مدخل ومخرج. ويتصل الماء أو البخار ذو الضغط المنخفض بهذه المنافذ. تستخدم السترة مصادر حرارة منخفضة الضغط ودرجة الحرارة المنخفضة. وهذا يختلف عن سترات البخار ذات درجة الحرارة العالية. لا يؤدي التصميم منخفض الطاقة إلى ارتفاع درجة حرارة وسائط العملية.

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على خيارات سترة مختلفة. هذا الإصدار المقاوم للصقيع يمنع تعفير اللوحة وتثليجها. توزيع درجة الحرارة الموحد يوقف التكثيف. تعمل الوحدة على خزانات المياه الخارجية ومحطات معالجة مياه الصرف الصحي. كما أنها تعمل لمحطات التدفئة وتخزين المواد الكيميائية في المناخات الباردة. يتحمل الهيكل المصنوع من الفولاذ المقاوم للصدأ درجات حرارة منخفضة تصل إلى سالب أربعين درجة مئوية. تعمل ميزة مكافحة الصقيع على حل مشاكل الرؤية في الطقس البارد. جهاز إرسال المستوى الغاطس الهيدروستاتيكي مخصص لاستخدام القناة المفتوحة. لقياس مستوى الخزان في ظروف التجميد، يوفر مقياس مقاومة الصقيع هذا إشارة واضحة. يوفر تصميم التركيب الجانبي المساحة العلوية على الخزان. يستخدم التثبيت مسامير شفة قياسية. تتصل أنابيب الماء أو البخار بمنافذ السترة. ليست هناك حاجة إلى أدوات خاصة للتثبيت. متطلبات الضغط المنخفض تعني عدم الحاجة إلى غلاية لأنظمة تدوير المياه.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. يجب أن تحتوي السترة على تدفق ثابت من الماء أو البخار. يجب أن تظل اللوحة خالية من الصقيع والضباب. لا تحتوي الوحدة على أجزاء كهربائية داخل الأنبوب للعرض المحلي. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. تضيف المفاتيح المغناطيسية الاختيارية إنذارات عالية ومنخفضة المستوى. يوفر مقياس مستوى التضيق المغناطيسي دقة أعلى لبعض التطبيقات. لمراقبة المستوى الخارجي البارد، يوفر مقياس مقاومة الصقيع هذا مؤشرًا محليًا موثوقًا به. يعمل هذا النموذج بشكل جيد مع محطات المياه في المنطقة الشمالية وخزانات المواد الكيميائية الخارجية. حدد الطراز المناسب استنادًا إلى نوع الوسائط بحجم الخزان وأدنى درجة حرارة وإمدادات الماء أو البخار ذات الضغط المنخفض المتوفرة.
