مقياس المستوى المغناطيسي البلاستيكي العلوي

مقياس المستوى المغناطيسي البلاستيكي العلوي

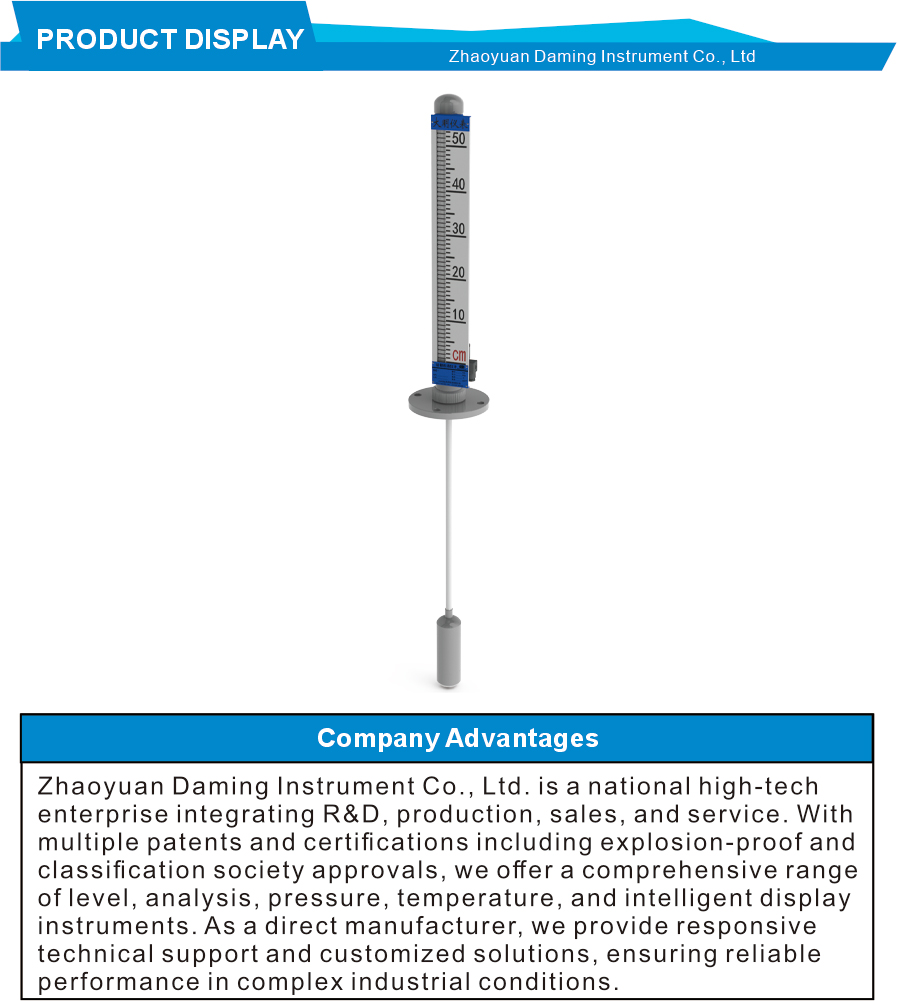

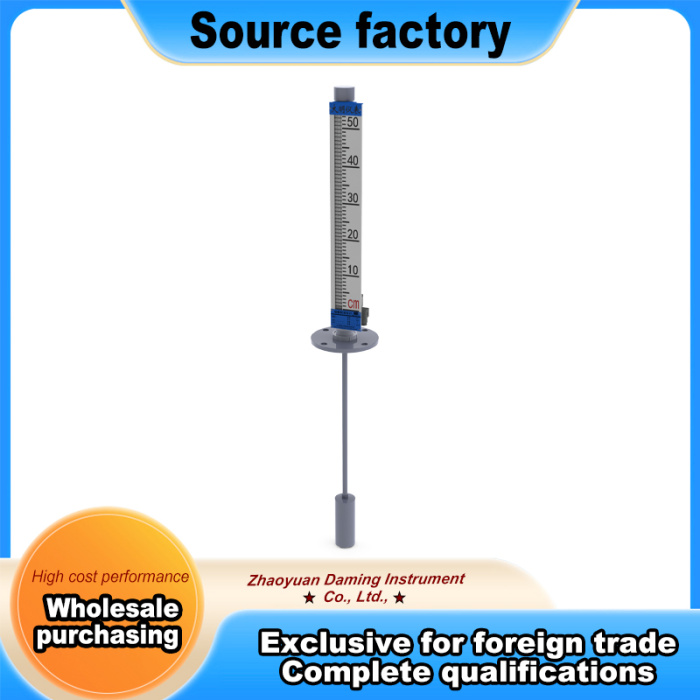

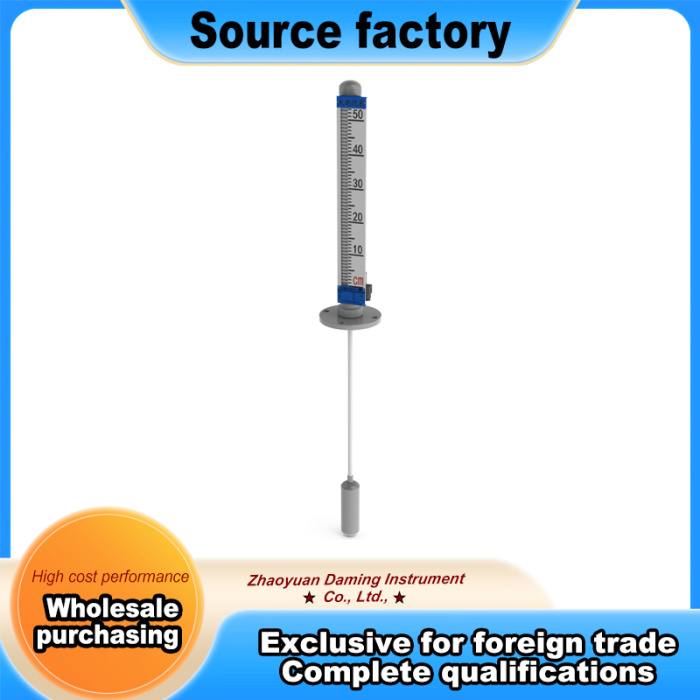

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي البلاستيكي العلوي. يتم تركيب الوحدة على الجزء العلوي من الخزان من خلال شفة. يوجد عوامة مغناطيسية داخل قضيب التوجيه البلاستيكي. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج القضيب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. الوحدة مصنوعة من قطعة واحدة من البلاستيك المصبوب بالحقن. يتوفر خياران للمواد. مادة UPVC تقاوم الأحماض القوية والقلويات القوية ورذاذ الملح. مادة PPR صالحة للطعام بدون طعم أو رائحة. يستخدم مستشعر مستوى الطفو مبدأً مشابهًا للاستخدام العام للخزان. بالنسبة لخزانات الوصول العلوية فقط، يعمل هذا النوع من التركيب العلوي بشكل جيد. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار القضيب. وهذا يعطي صفر تسرب. لا يحتاج البناء البلاستيكي خفيف الوزن إلى أقواس دعم ثقيلة.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع. دقة القياس زائد أو ناقص عشرة ملليمترات. ينتقل ضغط التشغيل من النقطة السالبة واحد ميجا باسكال إلى النقطة ستة ميجا باسكال. تتراوح درجة حرارة العمل من سالب أربعين إلى تسعين درجة مئوية. الحد الأدنى لكثافة الوسائط هو نقطة خمسة جرام لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. يمكن تخصيص طول القضيب ليتناسب مع عمق الخزان. يقاوم الجدار الداخلي الأملس تراكم الحجم. سطح الاحتكاك المنخفض يحافظ على حركة الطفو بحرية.

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ خيارات تركيب مختلفة. لا يحتاج إصدار التثبيت العلوي هذا إلى فتحة جانبية على جدار الخزان. هذا جيد للخزانات تحت الأرض والخزانات المبطنة. كما أنه يعمل للخزانات الكروية والأوعية المغلقة. الجسم البلاستيكي أخف بكثير من الفولاذ المقاوم للصدأ. يمكن لشخص واحد التعامل مع التثبيت. ليست هناك حاجة إلى معدات الرفع الثقيلة. يعمل إصدار UPVC على معالجة مياه الصرف الصحي والنفايات الكيميائية. نسخة PPR تعمل للمياه النقية ومياه الشرب. جهاز إرسال المستوى الغاطس الهيدروستاتيكي مخصص لاستخدام القناة المفتوحة. لقياس مستوى الخزان العلوي، يوفر هذا المقياس البلاستيكي مؤشرًا موثوقًا به. يستخدم التثبيت مسامير الشفة العلوية القياسية. ليست هناك حاجة للوصول إلى الجدار الجانبي. وهذا يجعل إعادة تجهيز الدبابات القديمة أمرًا سهلاً للغاية. البناء البلاستيكي لا يصدأ أو يتآكل.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. السطح البلاستيكي الناعم ينظف بسهولة بقطعة قماش. لا تحتوي الوحدة على أجزاء كهربائية داخل القضيب للعرض المحلي. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. تضيف المفاتيح المغناطيسية البلاستيكية الاختيارية إنذارات عالية ومنخفضة المستوى. يوفر مقياس مستوى التضيق المغناطيسي دقة أعلى لبعض التطبيقات. لمراقبة مستوى الخزان العلوي، يوفر هذا المقياس البلاستيكي إشارة محلية موثوقة بتكلفة أقل. هذا النموذج يعمل بشكل جيد لمحلات معالجة المياه والطلاء. حدد الطراز المناسب بناءً على توافق الوسائط من نوع الخزان وارتفاع التركيب.
