مقياس مستوى مقاومة التآكل المركب من الفولاذ PTFE

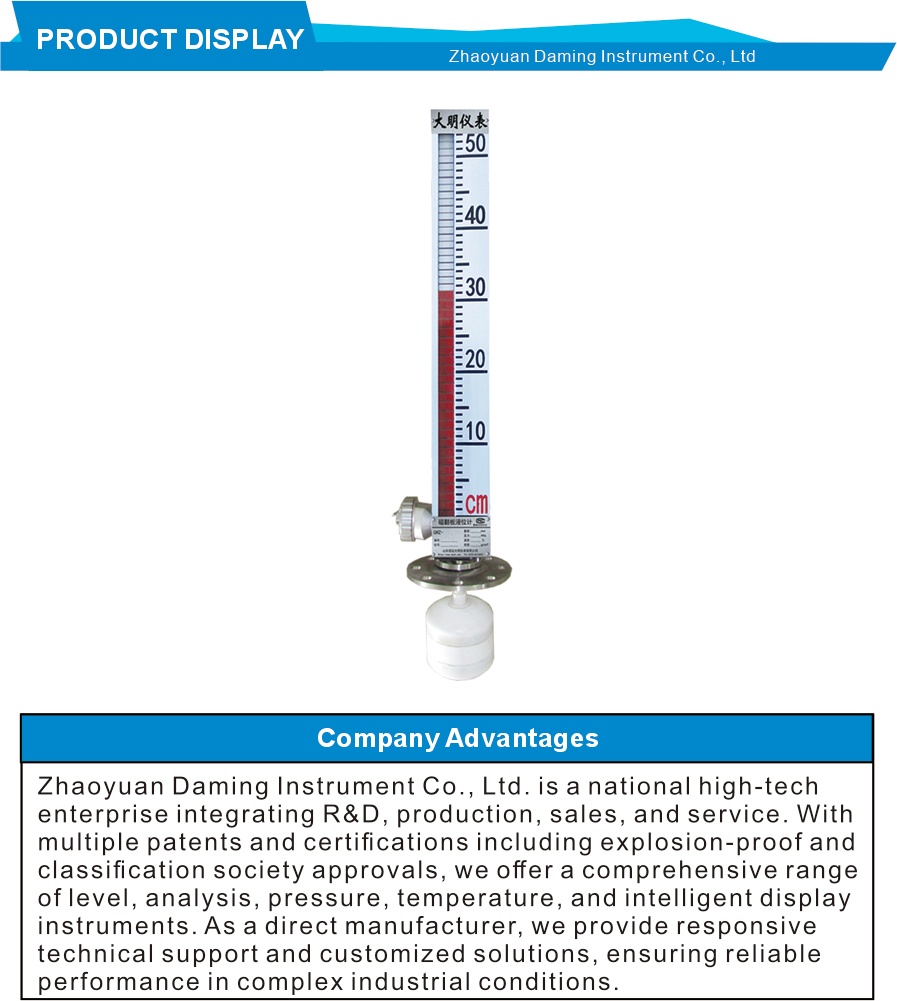

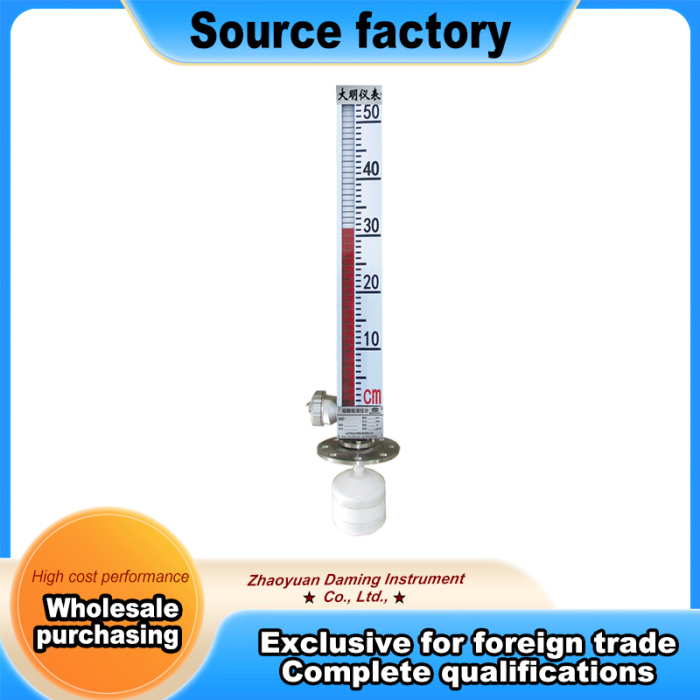

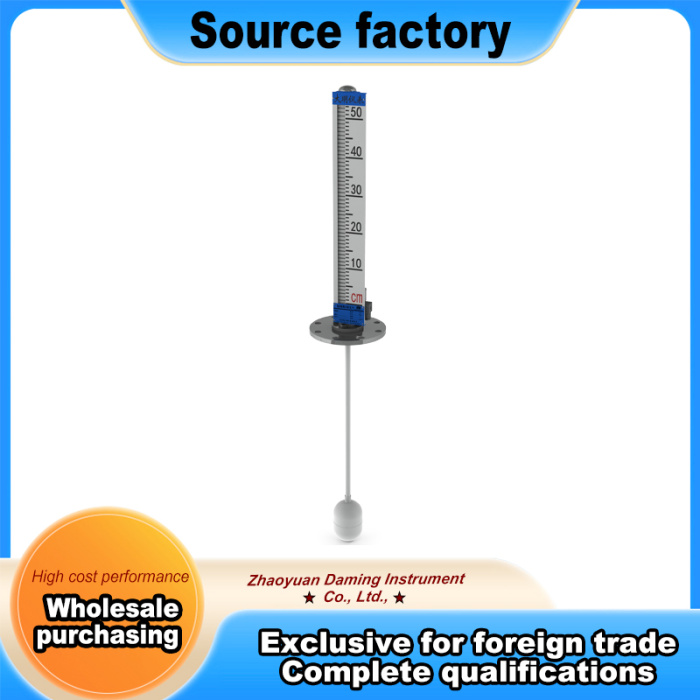

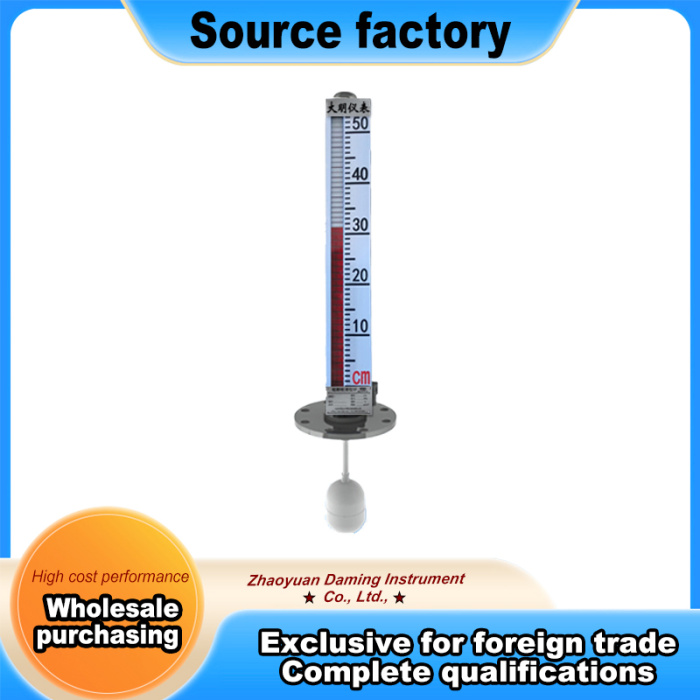

مقياس المستوى المغناطيسي المبطن بـ PTFE للتركيب العلوي

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي المبطن بـ PTFE. يتم تركيب الوحدة على الجزء العلوي من الخزان من خلال شفة. يوجد عوامة مغناطيسية مطلية بـ PTFE داخل قضيب التوجيه المبطن بـ PTFE. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج القضيب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. السكن مصنوع من الفولاذ المقاوم للصدأ. يحتوي الجدار الداخلي على بطانة PTFE. يوفر الفولاذ المقاوم للصدأ مقاومة الضغط وقوة التأثير. توفر بطانة PTFE مقاومة كيميائية ممتازة. يعالج المزيج الأحماض القوية والقلويات القوية والمذيبات العضوية. يستخدم مستشعر مستوى الطفو مبدأً مشابهًا للاستخدام العام للخزان. بالنسبة للخزانات المسببة للتآكل التي يمكن الوصول إليها من الأعلى فقط، يعمل هذا النوع من PTFE ذو التركيب العلوي بشكل جيد. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار القضيب. وهذا يعطي عدم تسرب للسوائل المسببة للتآكل الخطرة.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع. دقة القياس زائد أو ناقص عشرة ملليمترات. ينتقل ضغط التشغيل من سالب صفر فاصل واحد ميجا باسكال إلى صفر فاصل ستة ميجا باسكال. تتراوح درجة حرارة العمل من سالب أربعين إلى مائتين وأربعين درجة مئوية. الحد الأدنى لكثافة الوسائط هو صفر فاصل خمسة جرام لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. يمكن تخصيص طول القضيب ليتناسب مع عمق الخزان. سطح PTFE لديه احتكاك منخفض جدًا. وهذا يمنع الوسائط من الالتصاق بالحائط. كما أنه يوقف تراكم البلورات على الأجزاء المبللة.

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ خيارات تركيب مختلفة. لا يحتاج إصدار التثبيت العلوي هذا إلى فتحة جانبية على جدار الخزان. وهذا جيد لأوعية الضغط والمفاعلات المغلقة. ويصلح أيضاً للخزانات الكروية والخزانات المبطنة. يتعامل الغلاف الخارجي المصنوع من الفولاذ المقاوم للصدأ مع ظروف الضغط المتوسط. تتصل الطبقة الداخلية PTFE بسائل العملية. تقاوم مادة PTFE جميع المواد الكيميائية تقريبًا بما في ذلك الماء الملكي. جهاز إرسال المستوى الغاطس الهيدروستاتيكي مخصص لاستخدام القناة المفتوحة. لقياس مستوى الخزان العلوي للوسائط المسببة للتآكل، يوفر هذا المقياس المبطن بـ PTFE إشارة موثوقة. يستخدم التثبيت مسامير الشفة العلوية القياسية. ليست هناك حاجة للوصول إلى الجدار الجانبي. وهذا يجعل إعادة تجهيز الخزانات المبطنة أمرًا سهلاً للغاية. يوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ قدرة ضغط جيدة. يعمل تعويم PTFE بسلاسة في السوائل المسببة للتآكل.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. سطح PTFE داخل القضيب يقاوم التراكم. التنظيف بسيط عند الحاجة. لا تحتوي الوحدة على أجزاء كهربائية داخل القضيب للعرض المحلي. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. تضيف المفاتيح المغناطيسية الاختيارية المقاومة للانفجار إنذارات عالية ومنخفضة المستوى. يوفر مقياس مستوى التضيق المغناطيسي دقة أعلى لبعض التطبيقات. لمراقبة مستوى خزان التآكل العلوي، يوفر مقياس الفولاذ المقاوم للصدأ المبطن بـ PTFE مؤشرًا محليًا موثوقًا به. يعمل هذا النموذج بشكل جيد للمصانع الكيماوية ومحلات الطلاء الكهربائي. حدد النموذج المناسب بناءً على معدل الضغط والتوافق الكيميائي لحجم الخزان ونطاق درجة الحرارة.
