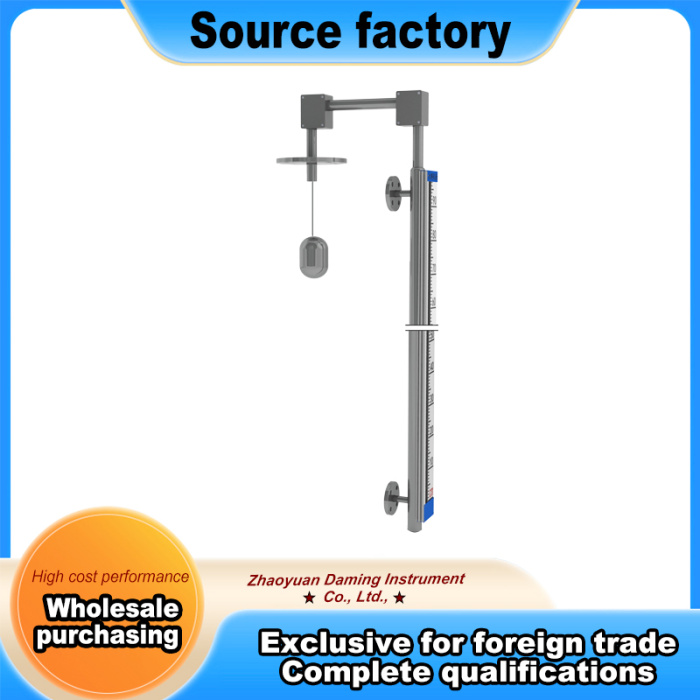

قراءة مستوى العين - مقياس مستوى الخزان العالي

أعلى جبل العرض الجانبي تجاوز مقياس المستوى المغناطيسي

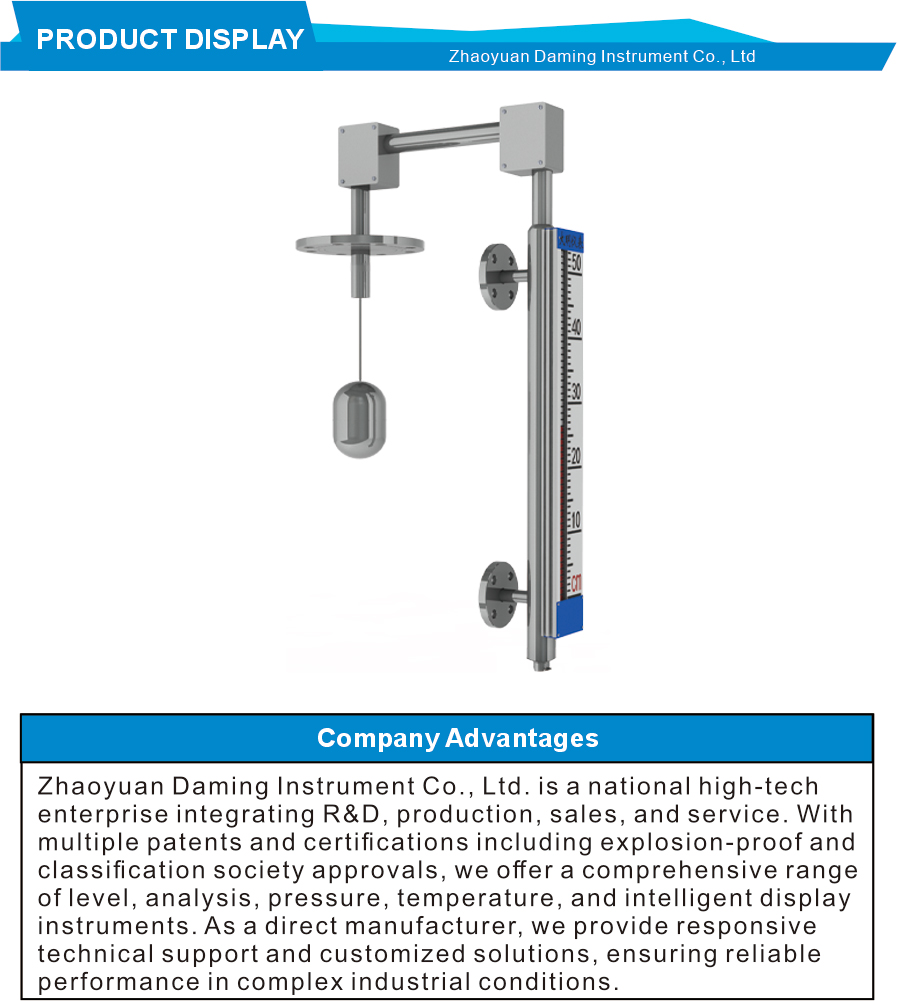

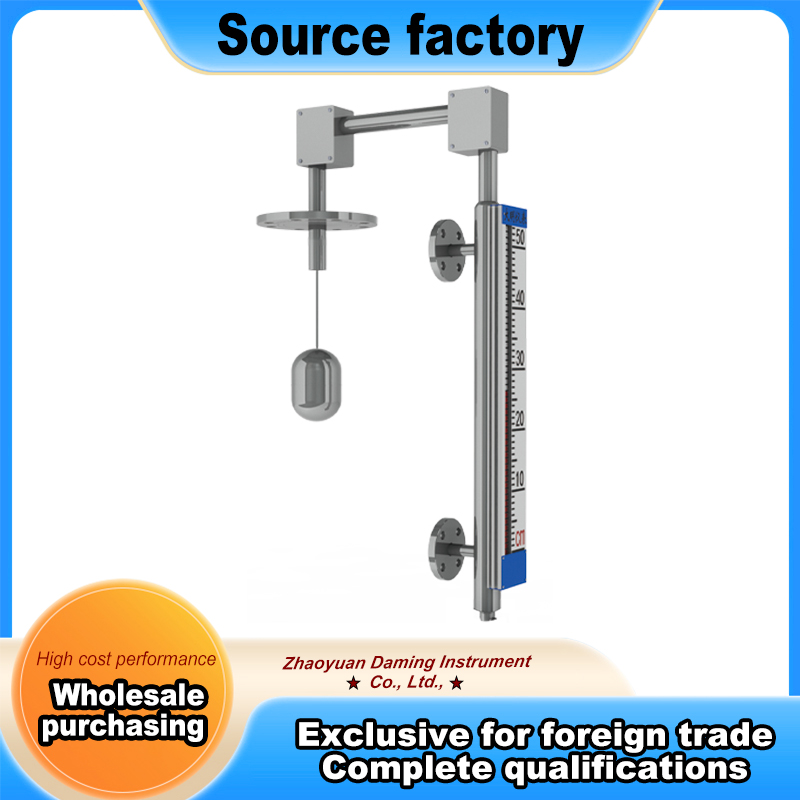

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي الجانبي العلوي للتركيب. يتم تركيب الوحدة على الجزء العلوي من الخزان من خلال شفة. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي. ترتفع العوامة وتنخفض مع مستوى السائل. ينقل المجال المغناطيسي العائم إشارة المستوى إلى غرفة جانبية منفصلة خارج الخزان. تحتوي الغرفة الالتفافية على أعلام حمراء وبيضاء. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. يتم تركيب لوحة العرض على جانب الخزان عند مستوى العين. يمكن للموظفين قراءة المستوى أثناء وقوفهم على الأرض. ليست هناك حاجة لتسلق السلم أو القراءة العامة. الغلاف والأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316L. تعمل الغرفة الالتفافية على عزل الشاشة عن الاضطرابات الموجودة داخل الخزان. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار الخزان.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع المجزأ. دقة القياس زائد أو ناقص عشرة ملليمترات. يتراوح ضغط التشغيل من سالب صفر فاصل واحد ميجا باسكال إلى واحد فاصل ستة ميجا باسكال. تتراوح درجة حرارة العمل من سالب الأربعين إلى أربعمائة وخمسين درجة مئوية. الحد الأدنى لكثافة الوسائط هو صفر فاصل أربعة وجرامان لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. يمكن تخصيص طول القضيب ليتناسب مع عمق الخزان. يمكن وضع الغرفة الالتفافية على ارتفاعات مختلفة. ويمكن أيضًا تعديل زاوية لوحة العرض للحصول على أفضل مشاهدة.

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ خيارات عرض مختلفة. تضع نسخة العرض الجانبية هذه المؤشر على ارتفاع مناسب. يعمل تصميم الغرفة الالتفافية أيضًا على تنعيم اضطراب سطح السائل. المحرضون والتدفق لا يتسببون في رفرفة الأعلام. القراءة تبقى مستقرة. لقياس مستوى الخزان الطويل، يوفر مقياس العرض الجانبي هذا قراءة آمنة دون التسلق. يستخدم التثبيت مسامير الشفة العلوية القياسية. ليست هناك حاجة إلى ثقب جانبي على جدار الخزان. يتم تركيب الغرفة الالتفافية على الجزء الخارجي من الخزان. يرسل الاقتران المغناطيسي الإشارة عبر الجدار المعدني. تعمل الوحدة على زيت الماء والمواد الكيميائية الخفيفة. يتحمل هيكل الفولاذ المقاوم للصدأ الضغط المتوسط ​​ودرجة الحرارة العالية.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. تظل أعلام الغرفة الالتفافية نظيفة من خلال التصميم المختوم. لا تحتوي الوحدة على أجزاء كهربائية داخل الغرفة للعرض المحلي. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. تضيف المفاتيح المغناطيسية الاختيارية المقاومة للانفجار إنذارات عالية ومنخفضة المستوى. لمراقبة مستوى الخزان الطويل، يمنع مقياس العرض الجانبي هذا تسلق السلم. وهذا يحسن سلامة العمال ويجعل القراءات أسرع. حدد الطراز المناسب بناءً على نوع وسائط ارتفاع الخزان وموضع العرض المطلوب.
