مقياس المستوى المغناطيسي من الفولاذ المقاوم للصدأ مثبت على الجانب

مقياس المستوى المغناطيسي من الفولاذ المقاوم للصدأ مثبت على الجانب

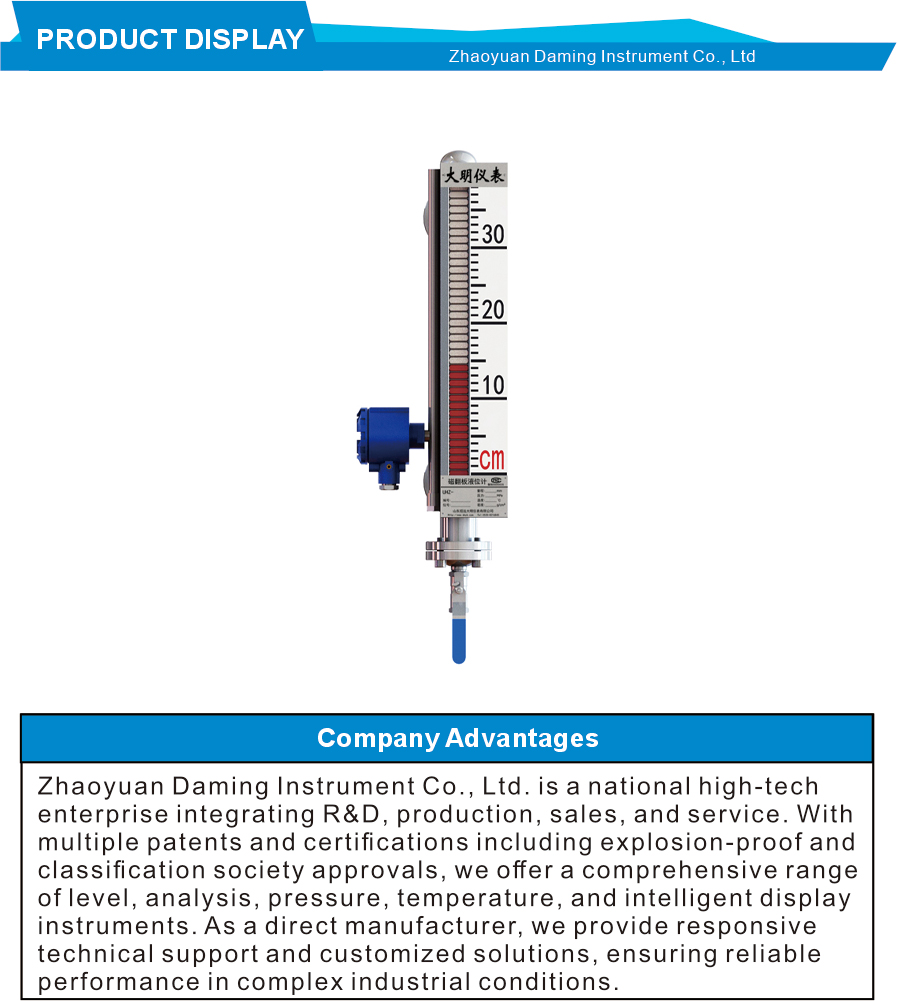

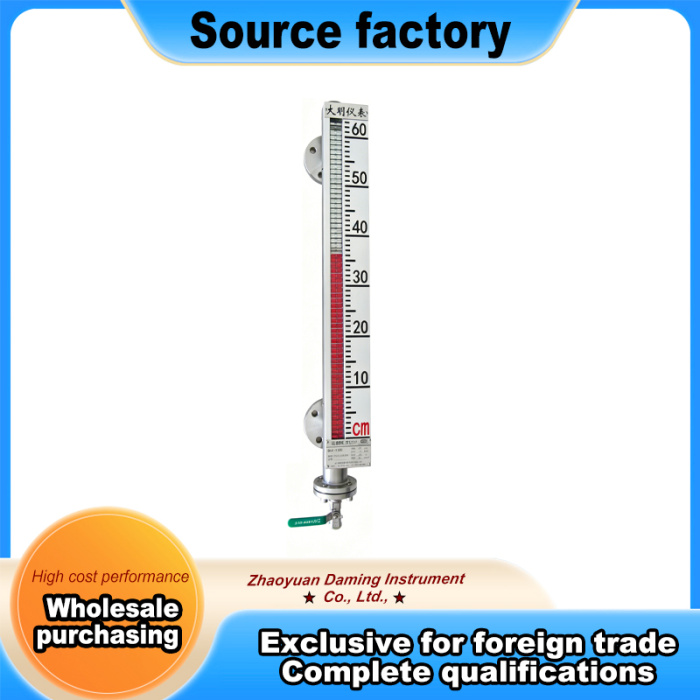

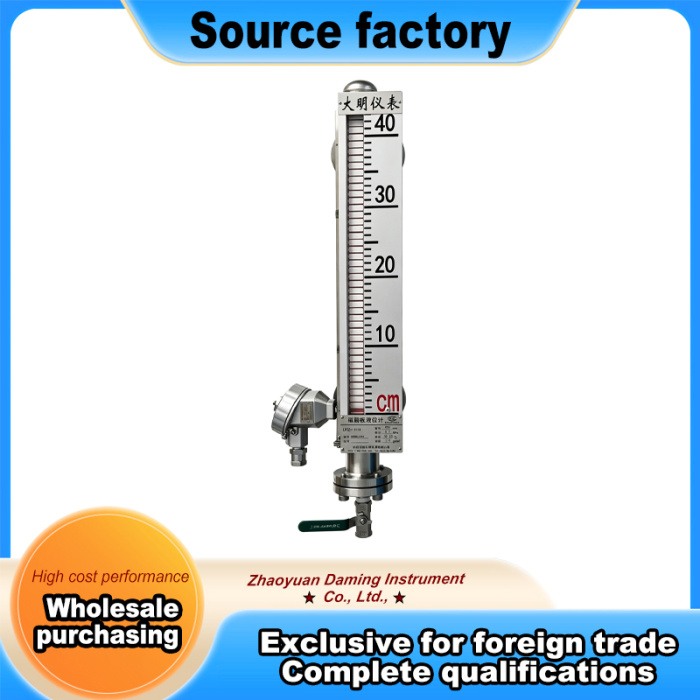

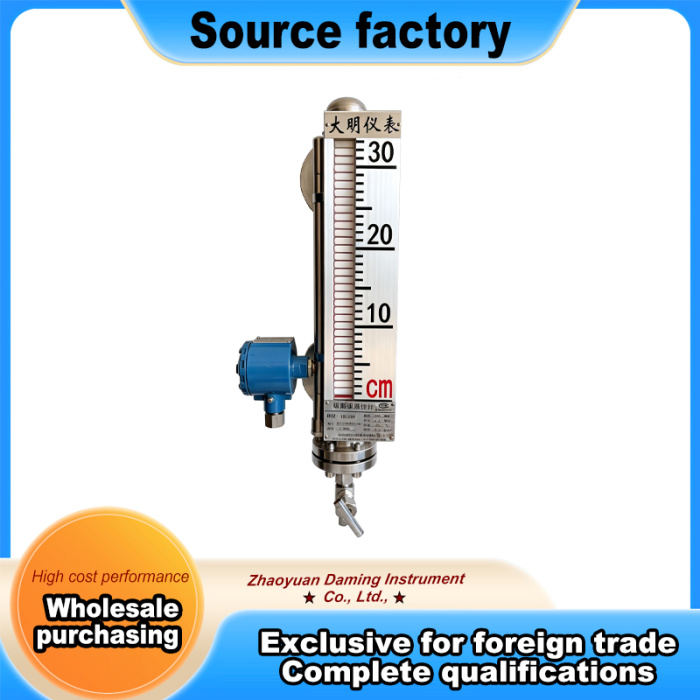

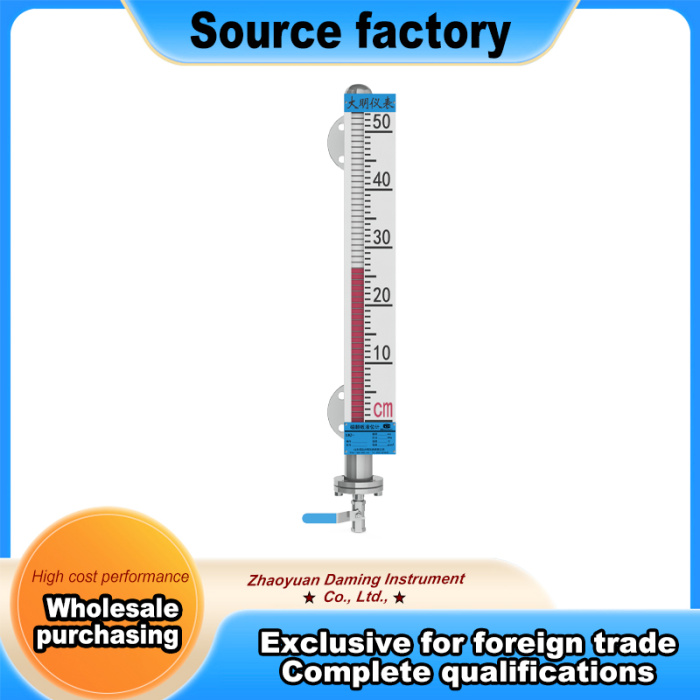

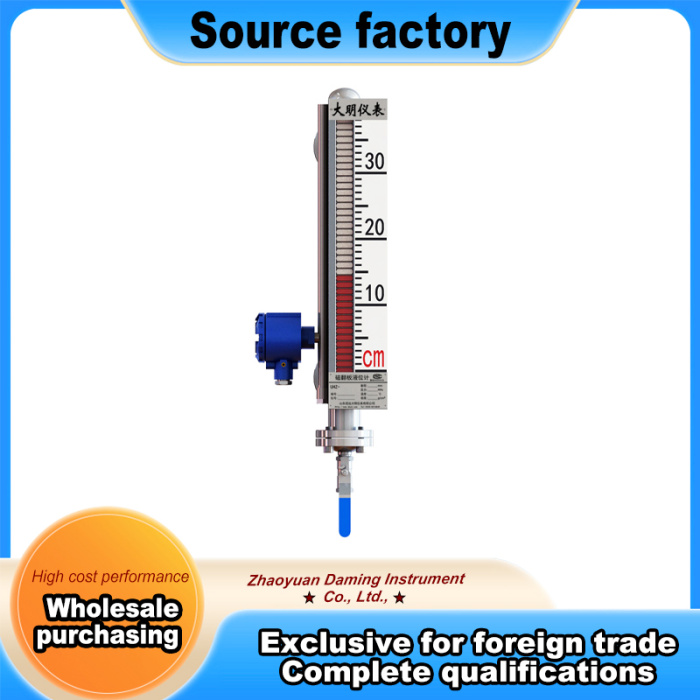

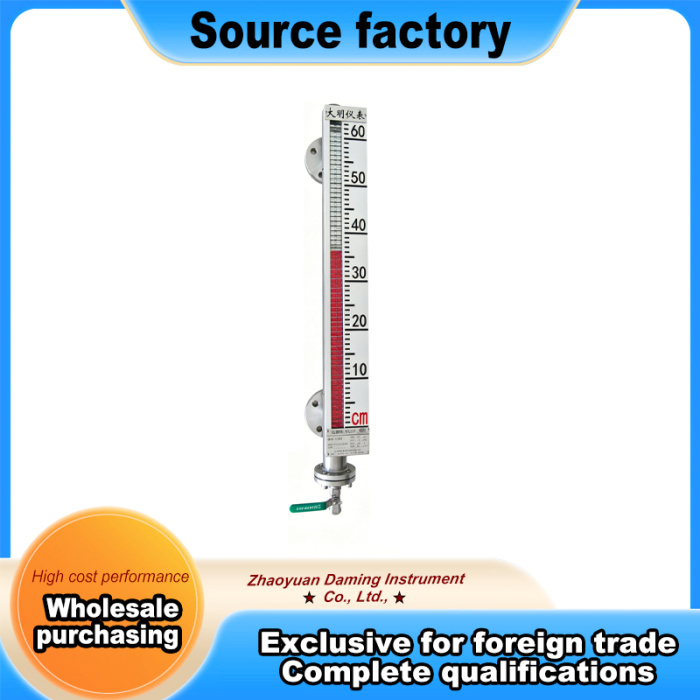

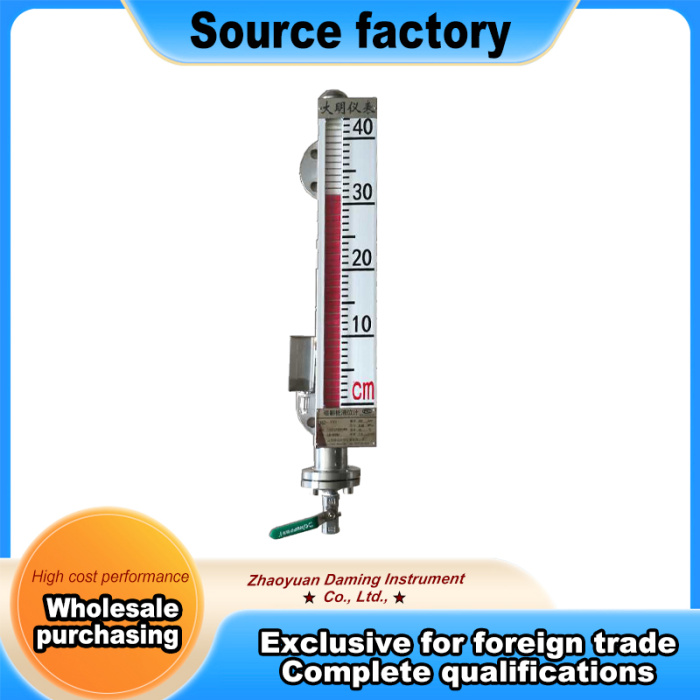

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس المستوى المغناطيسي المصنوع من الفولاذ المقاوم للصدأ. يتم تركيب الوحدة على الجدار الجانبي للخزان من خلال الشفاه. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي المصنوع من الفولاذ المقاوم للصدأ. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج الأنبوب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. الغلاف والأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316L. الفولاذ المقاوم للصدأ يقاوم الصدأ والتآكل الخفيف. يتعامل مع زيت الماء والمواد الكيميائية الخفيفة. التصميم بسيط ومعقول. المؤشر معزول تماما عن خزان التخزين. وهذا يجعل الوحدة آمنة للاستخدام. بالنسبة للخزانات الجوية، يعمل هذا النوع من التركيب الجانبي بشكل جيد.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع المجزأ. دقة القياس زائد أو ناقص عشرة ملليمترات. يتراوح ضغط التشغيل من سالب صفر فاصل واحد ميجا باسكال إلى واحد فاصل ستة ميجا باسكال. تتراوح درجة حرارة العمل من سالب الأربعين إلى أربعمائة وخمسين درجة مئوية. الحد الأدنى لكثافة الوسائط هو صفر فاصل أربعة وجرامان لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. يستجيب الطفو المغناطيسي بسرعة لتغيرات المستوى. تعمل الوحدة دون الالتصاق أو الانجراف.

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على تقييمات ضغط مختلفة. يناسب هذا الإصدار خزانات الضغط الجوي والمنخفض. يوفر تصميم التركيب الجانبي المساحة العلوية على الخزان. يستخدم التثبيت مسامير شفة جانبية قياسية. ليست هناك حاجة لفتح أعلى. تعمل الوحدة على أنظمة إمدادات المياه والصرف الصحي. كما أنه يعمل أيضًا في مرافق معالجة المياه والتطبيقات الكيميائية العامة. تستخدمه صناعة الحبوب والنفط في صهاريج التخزين. تستخدمه صناعة التدفئة والتهوية وتكييف الهواء (HVAC) في خزانات المياه. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار الأنبوب. وهذا يعطي عدم تسرب السوائل والأبخرة. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير المراقبة عن بعد. تضيف المفاتيح المغناطيسية الاختيارية إنذارات عالية ومنخفضة المستوى.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. لا تحتوي الوحدة على أجزاء ميكانيكية متحركة داخل الأنبوب المغلق باستثناء العوامة. وهذا يعني انخفاض معدل الفشل. سطح الفولاذ المقاوم للصدأ ينظف بسهولة بقطعة قماش. ليست هناك حاجة للصيانة المتكررة. تعمل الوحدة في الداخل والخارج في الظروف الجوية العادية. يغطي نطاق درجة الحرارة معظم التطبيقات الصناعية العامة. يغطي مقياس المستوى المغناطيسي من سلسلة UHZ احتياجات القياس المختلفة. هذا النوع من التركيب الجانبي المصنوع من الفولاذ المقاوم للصدأ يناسب مراقبة مستوى الخزان الجوي. حدد النموذج المناسب بناءً على نوع وسائط حجم الخزان ومعيار الشفة.
