مقياس مستوى مقاومة الضغط 4MPa

مقياس المستوى المغناطيسي للضغط المتوسط ​​على الجانب

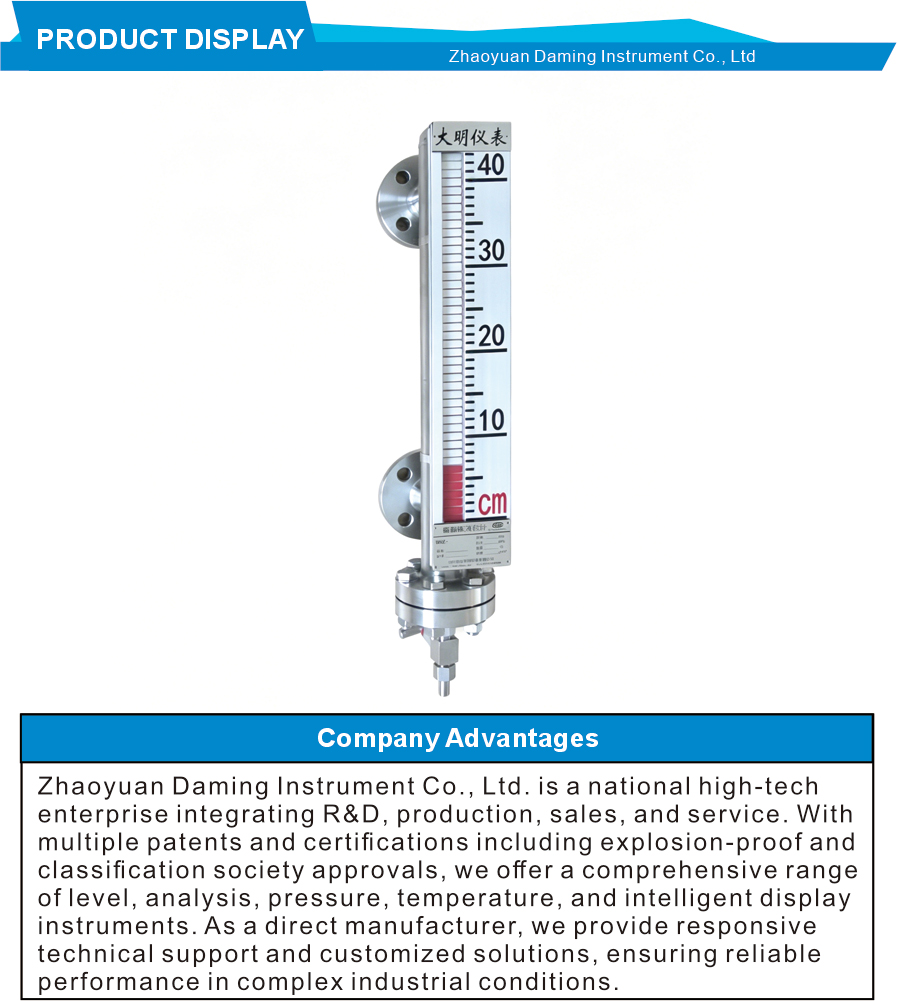

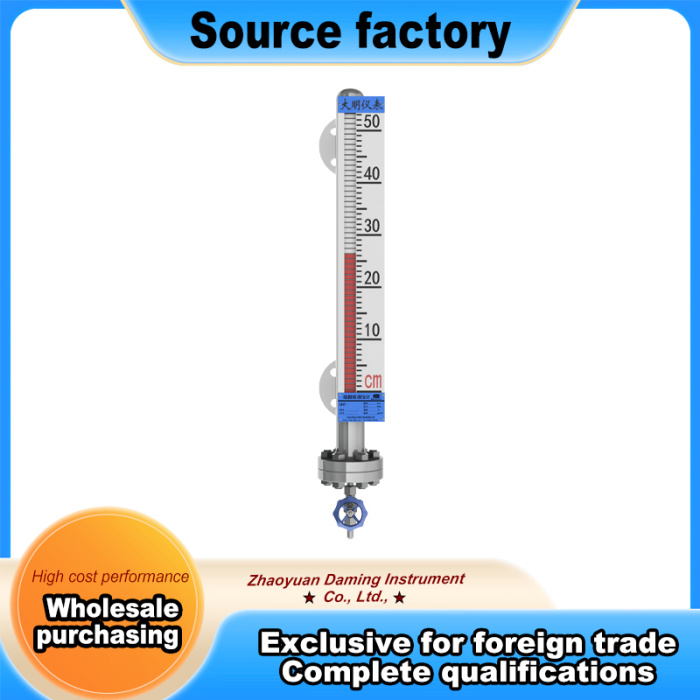

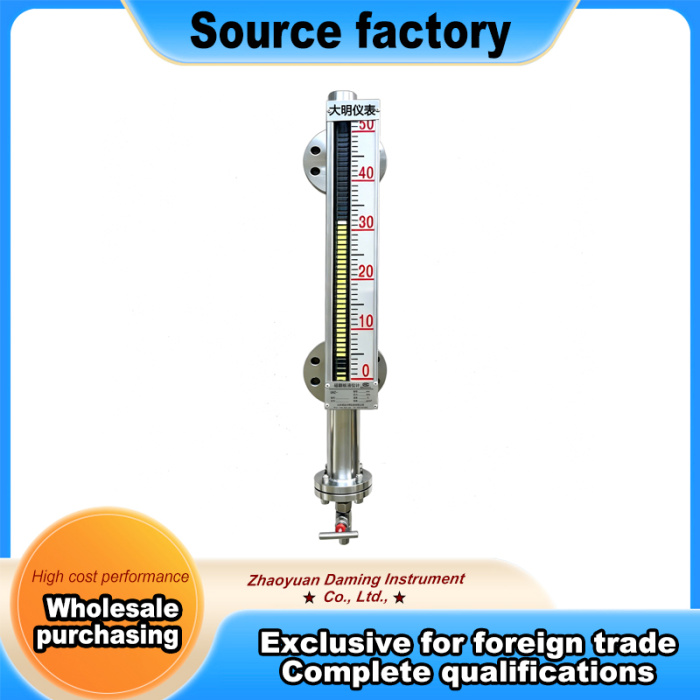

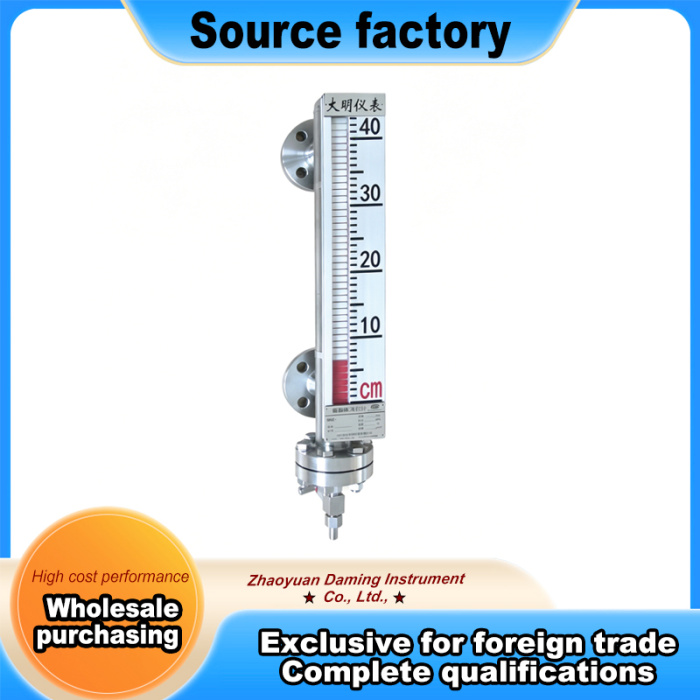

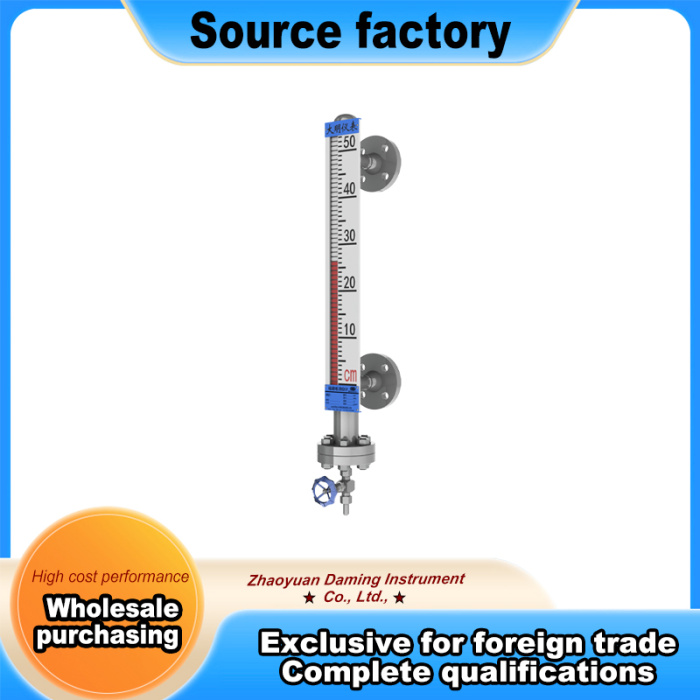

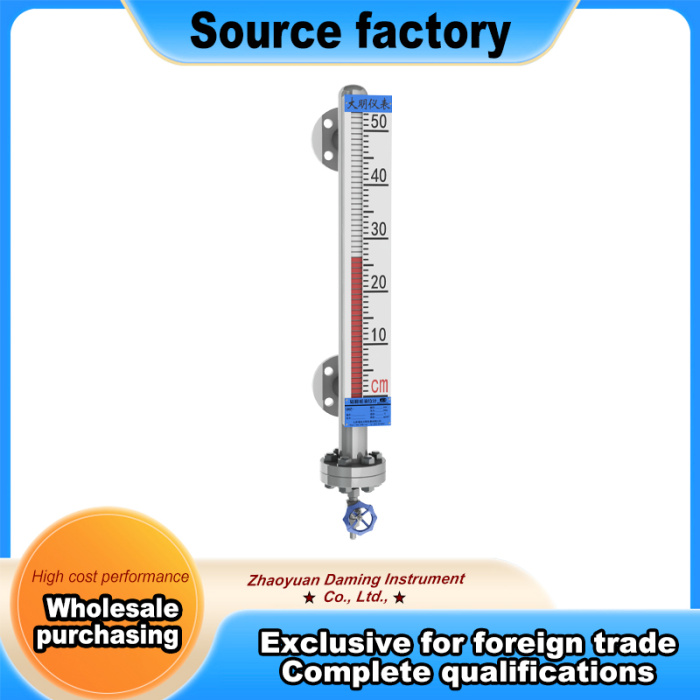

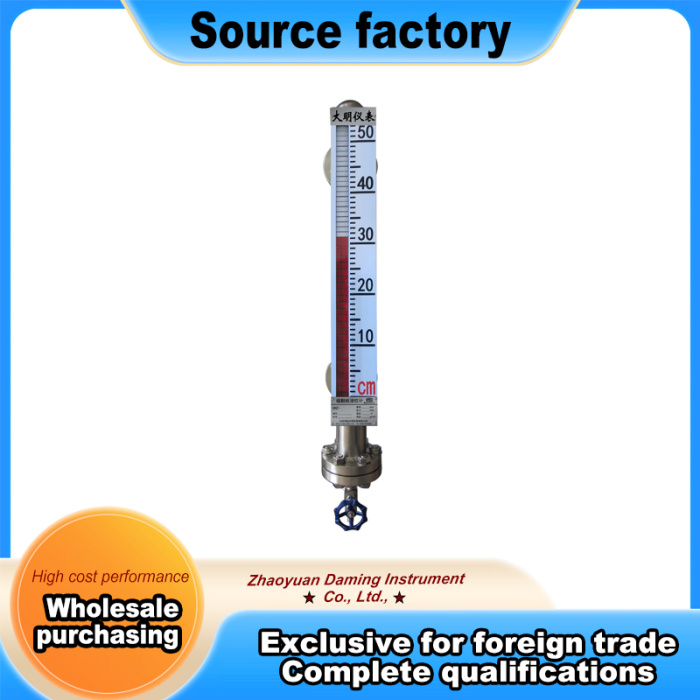

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ مقياس المستوى المغناطيسي ذو الضغط المتوسط ​​هذا. يتم تركيب الوحدة على الجدار الجانبي للخزان أو الأنبوب من خلال الشفاه. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي المصنوع من الفولاذ المقاوم للصدأ. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج الأنبوب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. الأنبوب الرئيسي مصنوع من الفولاذ المقاوم للصدأ 304 أو 316L. تم تصميم هذه الوحدة لتطبيقات الضغط المتوسط. يتراوح تصنيف الضغط من 2.5MPa إلى 6.4MPa. يتعامل الغلاف مع ضغط أعلى من الإصدارات الجوية القياسية. المؤشر معزول تماما عن سائل العملية. وهذا يجعل الوحدة آمنة للوسائط المسببة للتآكل والخطرة. بالنسبة لخزانات وأنابيب الضغط المتوسط، يعمل هذا النوع من التركيب الجانبي بشكل جيد.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع المجزأ. دقة القياس زائد أو ناقص عشرة ملليمترات. ويتراوح ضغط العمل من سالب صفر نقطة واحد ميجا باسكال إلى أربعة ميجا باسكال. تتراوح درجة حرارة العمل من سالب الأربعين إلى أربعمائة وخمسين درجة مئوية. الحد الأدنى لكثافة الوسائط هو صفر فاصل أربعة وجرامان لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. يستجيب الطفو المغناطيسي بسرعة لتغيرات المستوى. تعمل الوحدة دون الالتصاق أو الانجراف. ليست هناك حاجة للمعايرة المتكررة.

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على تقييمات ضغط مختلفة. هذا الإصدار ذو الضغط المتوسط ​​يناسب خطوط الأنابيب الصناعية وأوعية الضغط. يوفر تصميم التركيب الجانبي المساحة العلوية على الخزان. يستخدم التثبيت مسامير شفة جانبية قياسية. تعمل الوحدة لمصانع الكيماويات والمرافق البتروكيماوية. كما أنه يعمل للغلايات البخارية وخزانات الغاز. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار الأنبوب. وهذا يعطي عدم تسرب السوائل والأبخرة. من السهل قراءة شاشة العلم الأبيض الأحمر من مسافة بعيدة. ليست هناك حاجة إلى مصدر طاقة للإشارة المحلية. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير المراقبة عن بعد. تضيف المفاتيح المغناطيسية الاختيارية إنذارات عالية ومنخفضة المستوى. تتصل هذه الأنظمة مباشرة بأنظمة PLC و DCS.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. لا تحتوي الوحدة على أجزاء ميكانيكية متحركة داخل الأنبوب المغلق باستثناء العوامة. وهذا يعني انخفاض معدل الفشل وعمر الخدمة الطويل. هيكل الفولاذ المقاوم للصدأ يقاوم التآكل والتحجيم. ليست هناك حاجة للصيانة المتكررة. تعمل الوحدة في البيئات الخارجية والداخلية. يغطي نطاق درجات الحرارة الواسع معظم التطبيقات الصناعية بدءًا من التخزين البارد وحتى العمليات ذات درجات الحرارة المرتفعة. التصميم المعياري يجعل التثبيت والإزالة أمرًا بسيطًا. يغطي مقياس المستوى المغناطيسي من سلسلة UHZ احتياجات القياس المختلفة. هذا النوع من الضغط المتوسط ​​ذو التركيب الجانبي المصنوع من الفولاذ المقاوم للصدأ يناسب مراقبة مستوى وعاء الضغط. حدد الطراز المناسب بناءً على نوع وسائط تصنيف ضغط حجم الخزان ومعيار الشفة.
