مقياس المستوى المغناطيسي من الفولاذ المقاوم للصدأ مثبت على الأعلى

مقياس المستوى المغناطيسي من الفولاذ المقاوم للصدأ مثبت على الأعلى

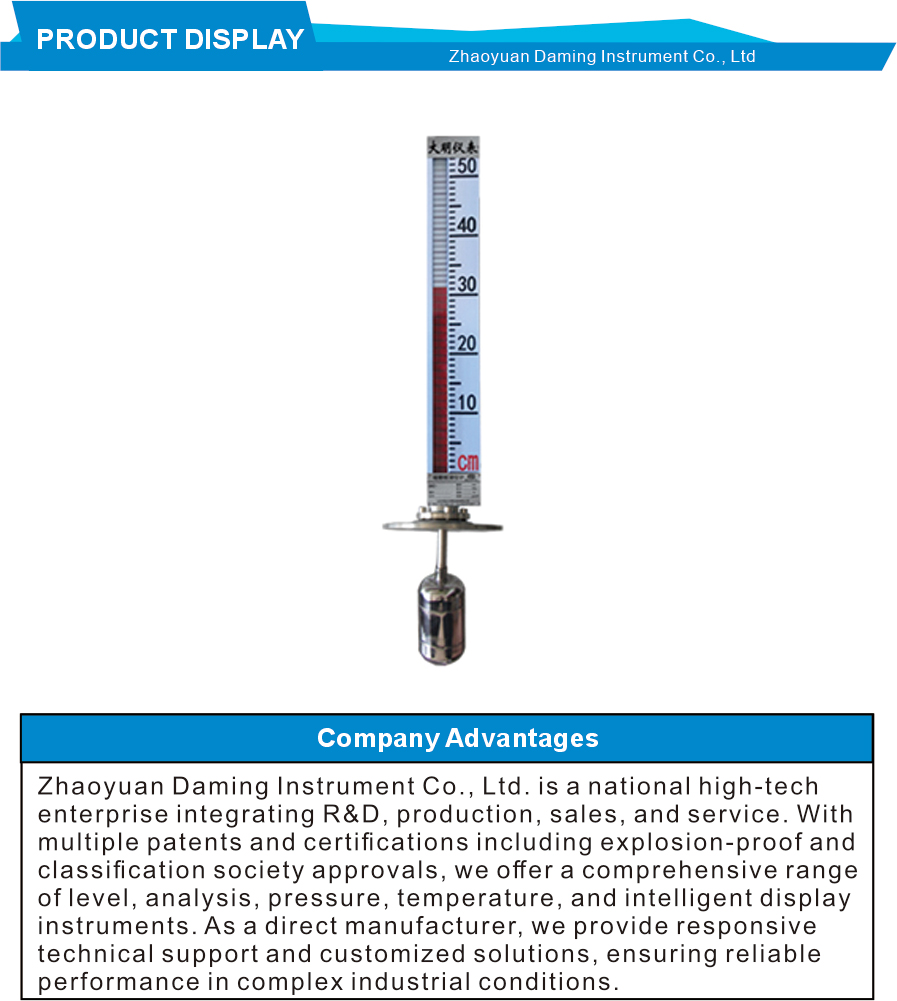

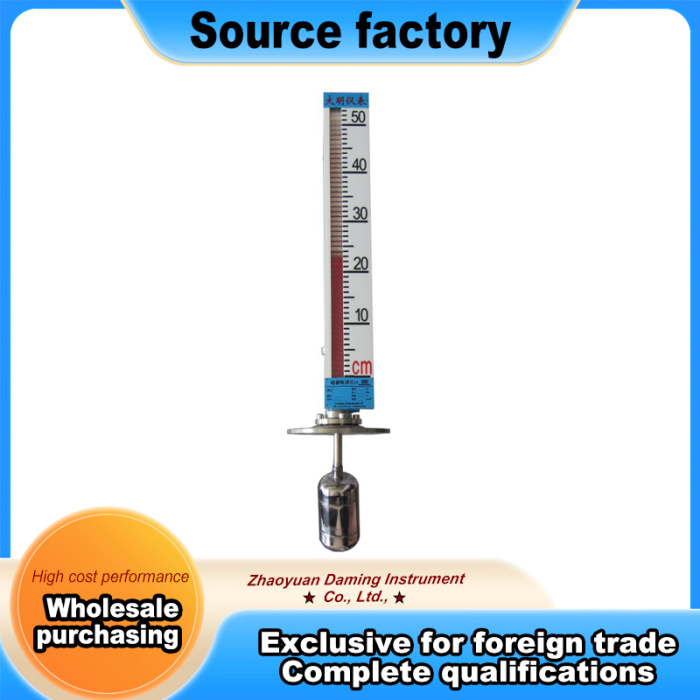

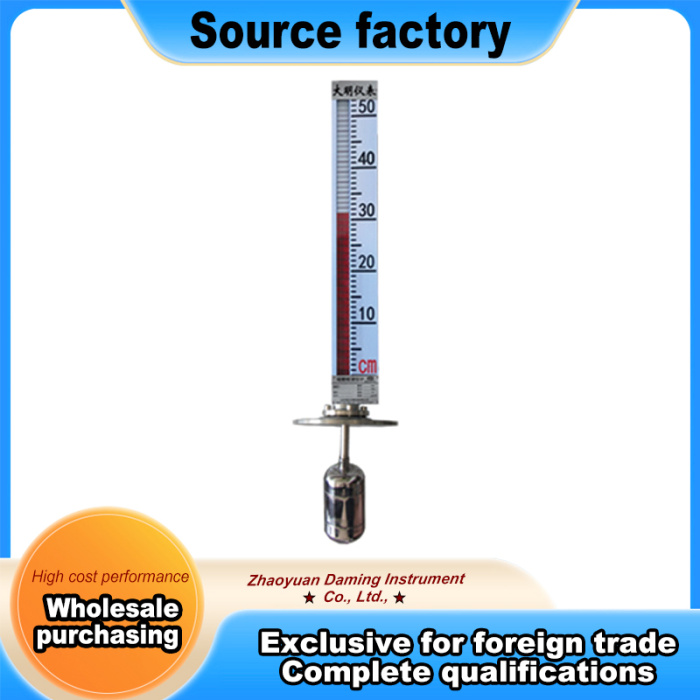

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ مقياس المستوى المغناطيسي العلوي المصنوع من الفولاذ المقاوم للصدأ. يتم تركيب الوحدة على الجزء العلوي من الخزان من خلال شفة. يوجد عوامة مغناطيسية داخل قضيب التوجيه المصنوع من الفولاذ المقاوم للصدأ. ترتفع العوامة وتنخفض مع مستوى السائل. يقوم المجال المغناطيسي العائم بتحريك الأعلام الحمراء والبيضاء خارج القضيب. تظهر الأعلام الحمراء موضع مستوى السائل. الأعلام البيضاء تظهر المنطقة فوق السائل. وهذا يعطي قراءة مباشرة واضحة دون الحاجة إلى الطاقة. الغلاف وقضيب التوجيه مصنوعان من الفولاذ المقاوم للصدأ 304 أو 316L. تم تصميم الوحدة للخزانات التي لا يمكن أن تحتوي على فتحات جانبية. ويشمل ذلك الخزانات الكروية والخزانات الأفقية والخزانات تحت الأرض. لا يتطلب تصميم التثبيت العلوي وجود ثقب على الجدار الجانبي للخزان. يعمل الاقتران المغناطيسي على إبقاء سائل العملية منفصلاً عن المؤشر. لا توجد أختام تمر عبر جدار القضيب. وهذا يعطي عدم تسرب للوسائط الخطرة أو المتطايرة.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع المجزأ. دقة القياس زائد أو ناقص عشرة ملليمترات. يتراوح ضغط التشغيل من سالب صفر فاصل واحد ميجا باسكال إلى واحد فاصل ستة ميجا باسكال. تتراوح درجة حرارة العمل من سالب الأربعين إلى أربعمائة وخمسين درجة مئوية. الحد الأدنى لكثافة الوسائط هو صفر فاصل أربعة وجرامان لكل سنتيمتر مكعب. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. وهذا يتصل بأنظمة المراقبة عن بعد. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة. يمكن تخصيص طول الطفو ليتناسب مع عمق الخزان. يتحرك الطفو بسلاسة على سطح السائل. لا يحدث أي انحراف أو التصاق أثناء التشغيل العادي.

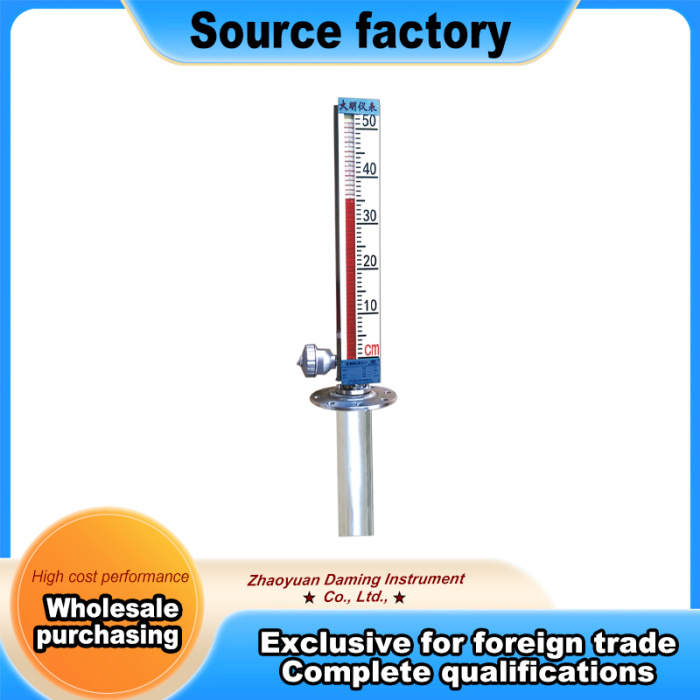

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ خيارات تركيب مختلفة. لا يحتاج إصدار التثبيت العلوي هذا إلى فتحة جانبية على جدار الخزان. وهذا جيد للخزانات الكروية وأوعية الضغط المغلقة. كما أنه يعمل على الخزانات الأرضية والخزانات المبطنة. يتحمل هيكل الفولاذ المقاوم للصدأ ظروف الضغط المتوسط. تقاوم المادة بخار الماء الصدأ والتآكل الخفيف. تعمل الوحدة في الداخل والخارج في البيئات القاسية. جهاز إرسال المستوى الغاطس الهيدروستاتيكي مخصص لاستخدام القناة المفتوحة. لقياس مستوى الخزان العلوي، يوفر هذا المقياس المصنوع من الفولاذ المقاوم للصدأ مؤشرًا موثوقًا به. يستخدم التثبيت مسامير الشفة العلوية القياسية. ليست هناك حاجة للوصول إلى الجدار الجانبي. وهذا يجعل إعادة تجهيز الدبابات القديمة أمرًا سهلاً للغاية. يضيف جهاز الإرسال الاختياري 4-20 مللي أمبير إمكانية المراقبة عن بعد. يعمل التصميم المزود بحلقة سلكية على تبسيط الأسلاك. تضيف المفاتيح المغناطيسية الاختيارية المقاومة للانفجار إنذارات عالية ومنخفضة المستوى.

يقوم موظفو الصيانة بفحص الأعلام خلال الجولات الروتينية. يجب أن تدور الأعلام بحرية. يجب أن تتحرك العوامة دون أن تلتصق. لا تحتوي الوحدة على أجزاء ميكانيكية متحركة داخل القضيب المحكم باستثناء العوامة. وهذا يعني انخفاض معدل الفشل وعمر الخدمة الطويل. سطح الفولاذ المقاوم للصدأ يقاوم القياس والتآكل. ليست هناك حاجة للصيانة المتكررة. تعمل الوحدة في الظروف الممطرة والثلجية والمتربة والرطبة. السكن مختوم يمنع الماء والغبار. يغطي مقياس المستوى المغناطيسي من سلسلة UHZ احتياجات القياس المختلفة. يناسب هذا النوع من التركيب العلوي المصنوع من الفولاذ المقاوم للصدأ الخزانات المغلقة وتطبيقات الخزانات تحت الأرض. حدد النموذج المناسب بناءً على توافق وسائط عمق الخزان من نوع الخزان وتقييم الضغط.
