مقياس إلكتروني حساس مغناطيسي بلونين

مقياس إلكتروني حساس مغناطيسي بلونين

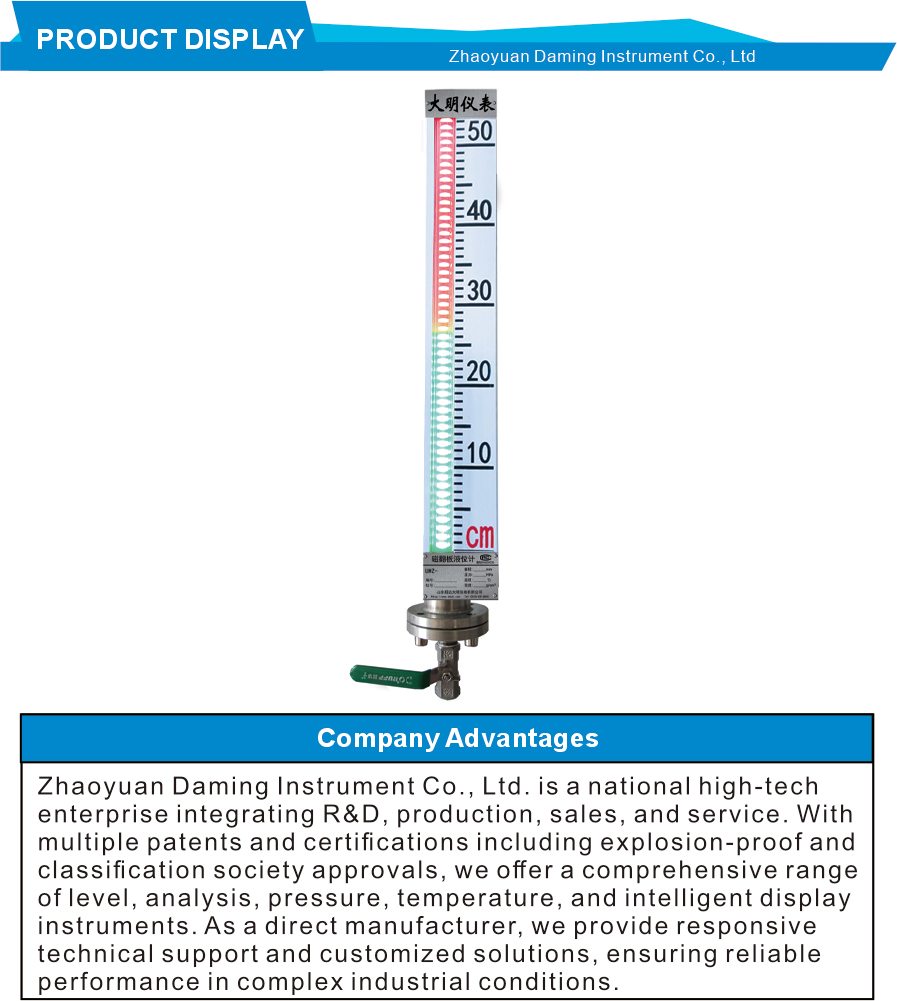

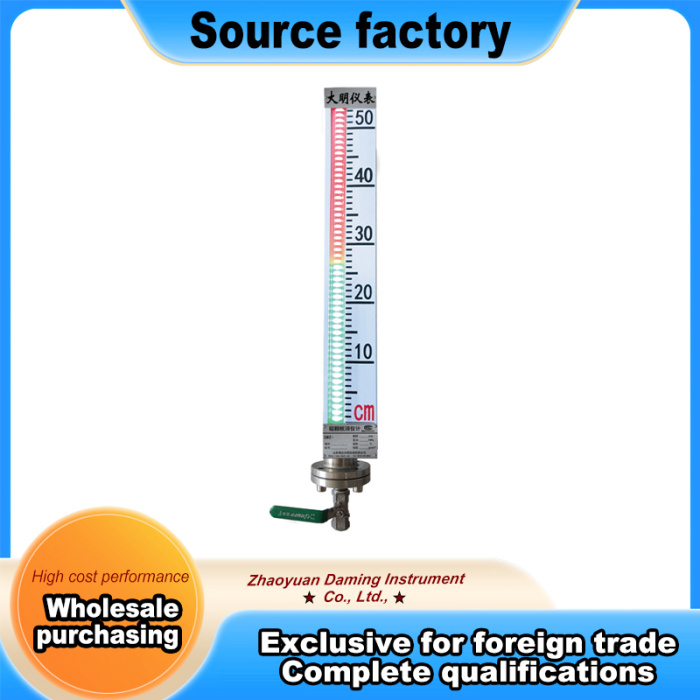

يشتمل مقياس المستوى المغناطيسي من سلسلة UHZ على مقياس مستوى اللونين الإلكتروني الحساس المغناطيسي. تستخدم الوحدة شريحة حساسة مغناطيسية بدلاً من الأعلام الميكانيكية. يوجد عوامة مغناطيسية داخل الأنبوب الرئيسي المصنوع من الفولاذ المقاوم للصدأ. ترتفع العوامة وتنخفض مع مستوى السائل. يتم اكتشاف المجال المغناطيسي العائم بواسطة المستشعر الحساس المغناطيسي. يرسل المستشعر الإشارة إلى شاشة LED. يُظهر مؤشر LED اللون الأحمر للسائل والأخضر للبخار. يوضح الخط الأحمر والأخضر موضع مستوى السائل بوضوح. لا يتم استخدام أي أعلام ميكانيكية في هذا التصميم. يؤدي هذا إلى حل المشكلات الشائعة مثل تلاشي العلم وتشويش العلم وسقوط العلم. الغلاف والأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316L. يمنح البناء الملحوم السلس قوة جيدة ومقاومة للتآكل. تعمل أداة التوصيل المغناطيسي على إبقاء سائل العملية منفصلاً عن الشاشة الإلكترونية. لا توجد أختام تمر عبر جدار الأنبوب. وهذا يعطي عدم تسرب للوسائط الخطرة.

يحتوي جهاز الإرسال هذا على نطاق قياس يصل إلى ستة آلاف ملليمتر. تستخدم النطاقات الأطول التجميع المجزأ. دقة القياس زائد أو ناقص عشرة ملليمترات. ويتراوح ضغط التشغيل من سالب صفر فاصل واحد ميجا باسكال إلى أربعة فاصلة صفر ستة ميجا باسكال. تتراوح درجة حرارة العمل من سالب الأربعين إلى أربعمائة وخمسين درجة مئوية. الحد الأدنى لكثافة الوسائط هو صفر فاصل خمسة جرام لكل سنتيمتر مكعب. مصدر طاقة العرض هو AC220V أو DC24V. اتصال العملية هو جبل شفة. تتبع الفلنجات القياسية HG20592 إلى 20635. وتتوفر معايير الفلنجات الأخرى عند الطلب. تشمل المواد المبللة الفولاذ المقاوم للصدأ 304 والفولاذ المقاوم للصدأ 316L UPVC FRPP PPR وPTFE. خرج الإشارة هو 4-20 مللي أمبير من نوع سلكين. يتوافق تصنيف مقاومة الانفجار مع Ex db I CT6 Gb. دقة جهاز الإرسال زائد أو ناقص واحد فاصل خمسة بالمائة. التوصيل الكهربائي هو M20 ضرب واحد وخمسة.

يتضمن مقياس المستوى المغناطيسي من سلسلة UHZ إصدار الترقية الإلكتروني هذا. تعمل شاشة LED ذات اللونين بشكل جيد في البيئات المظلمة. لا تمثل الأيام الملبدة بالغيوم الليلية والمناطق المظلمة الداخلية مشكلة. يعمل تعويض الضوء المدمج على إبقاء الشاشة مشرقة وواضحة. تحتوي الوحدة على وحدة إرسال مدمجة. ليست هناك حاجة إلى شراء إضافي للإضافة على جهاز الإرسال. يتصل خرج 4-20mA مباشرة بأنظمة PLC DCS وSCADA. يتم أيضًا تضمين جهات اتصال التنبيه عالية ومنخفضة المستوى. وهذا يوفر شاشة إلكترونية محلية بالإضافة إلى نقل الإشارة عن بعد في وحدة واحدة. تدعم الوحدة التركيبات الجانبية والتركيبات العلوية. أحجام الحافة تتبع معايير الصناعة. يمكن للوحدة استبدال مقاييس الأنبوب الزجاجي القديمة ومقاييس المستوى المغناطيسي القديمة مباشرة. ليست هناك حاجة لتعديل الخزان.

لا يحتاج موظفو الصيانة إلى فحص الأعلام الميكانيكية بعد الآن. لا توجد أعلام لتتلاشى أو تتكدس. لا تحتوي الشريحة الحساسة المغناطيسية على أجزاء متحركة. وهذا يعطي معدل فشل صفر بسبب التآكل الميكانيكي. تحتاج الوحدة إلى التنظيف الأساسي للسطح الخارجي فقط. تصميم الطاقة المنخفضة يستهلك القليل جدًا من الكهرباء. تعمل الوحدة في البيئات الخارجية والداخلية. هيكل الفولاذ المقاوم للصدأ يقاوم غبار الماء والتآكل. تتوفر إصدارات اختيارية مقاومة للانفجار للمناطق الخطرة. يغطي مقياس المستوى المغناطيسي من سلسلة UHZ احتياجات القياس المختلفة. يناسب هذا النوع الإلكتروني ذو اللونين المغناطيسي الحساس ترقيات مراقبة المستوى الصناعي. حدد النموذج الصحيح بناءً على توفر مصدر الطاقة وطريقة التثبيت لتوافق الوسائط من نوع الخزان.
